Schlauchpakete & Energieführungsketten

High-Tech-Kabel für High-Tech-Anwendungen.

In modernen Fertigungsanlagen, Werkzeugmaschinen und Robotersystemen sind hochflexible Leitungslösungen unverzichtbar. Ob Energie, Daten oder Medien – wo Leitungen dauerhaft in Bewegung bleiben müssen, sorgen unsere Schlauchpakete und Energieführungsketten für eine sichere, langlebige und geordnete Führung.

Innovative Energie-, Daten- und
Signalführung, auf den Punkt konfektioniert.

Schlauchpakete – Bündeln. Schützen. Strukturieren.

Schlauchpakete fassen mehrere Leitungen und/oder Schläuche – etwa für Pneumatik, Hydraulik oder Kühlmittel – zu einer kompakten Einheit zusammen. Besonders bei Robotern, Werkzeugmaschinen oder Schweißanlagen gewährleisten sie eine strukturierte, geschützte und platzsparende Verlegung.

Vorteile:

  • Effektiver Schutz vor mechanischen Schäden
  • Ordnung und Übersicht auf kleinstem Raum
  • Schnellere Installation und vereinfachte Wartung



Energieführungsketten – präzise Bewegung, sicher geführt

Energieführungsketten (auch Schleppketten genannt) ermöglichen die kontrollierte, sichere Bewegung von Kabeln und Schläuchen. Sie finden Einsatz überall dort, wo hohe Dynamik, lange Biegezyklen und enge Radien gefordert sind. Z. B. in der Lager- und Fördertechnik, in Werkzeugmaschinen und Robotertechnik

Vorteile:

  • Robuste Bauweise aus Kunststoff oder Metall
  • Ausgelegt für Millionen von Biegezyklen
  • Verhindern Knicken, Verheddern und mechanische Beschädigung

Wenn Kabel beweglich bleiben müssen –
und dabei geschützt sein sollen.

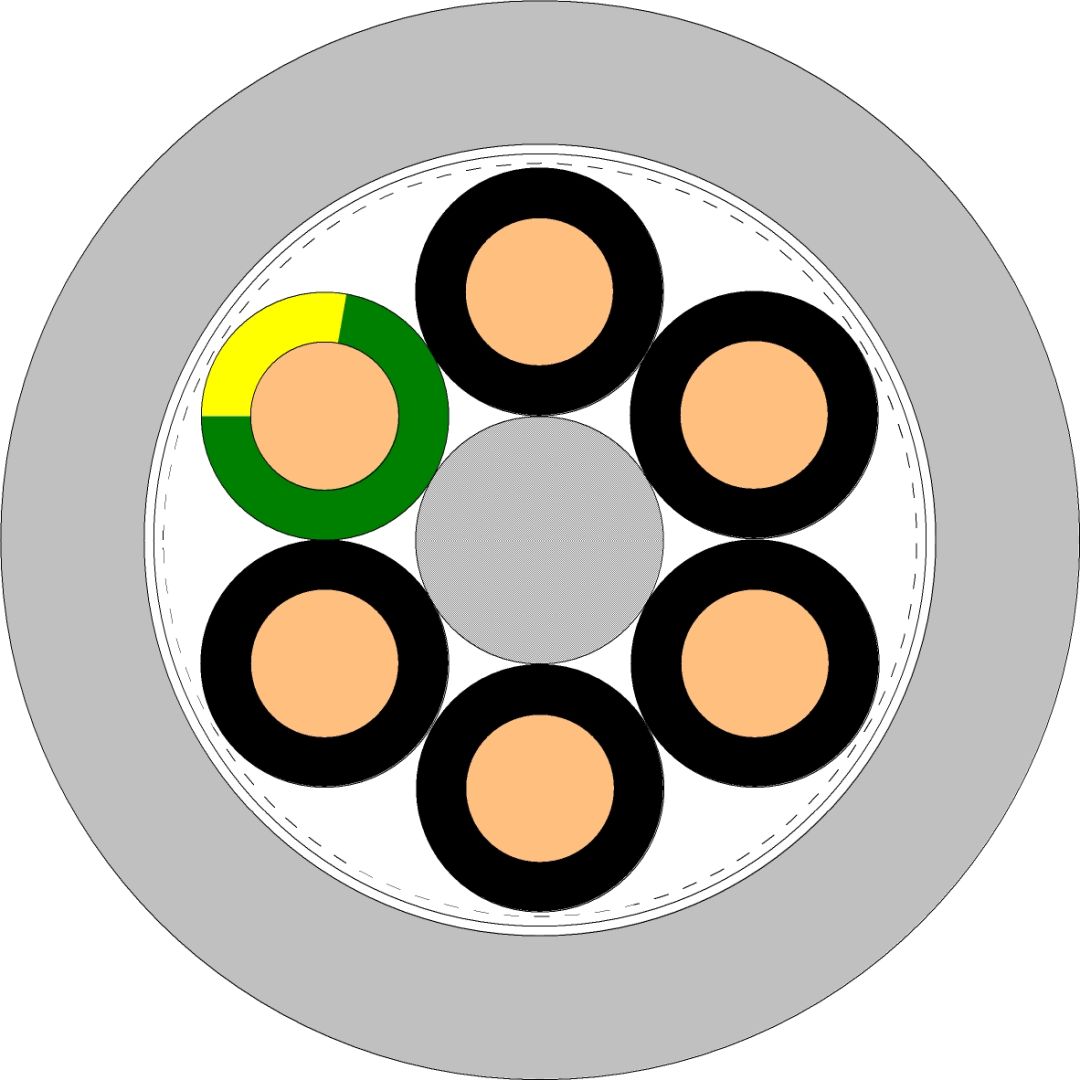

Steuerleitung für erhöhten Schleppketteneinsatz

Hochflexible Steuerleitung für den ständig bewegten Einsatz unter extremen Bedingungen im Innen- und Außenbereich. Die Leitung ist halogenfrei, flammwidrig und beständig gegen die meisten in industrieller Umgebung vorkommenden Chemikalien.

Eigenschaften
Ölbeständig  //  Halogenfrei  //  Flammwidrig  //  Schleppkettenfähig  //  RoHS  //  CE-Konform

Aufbaubeschreibung

Litzenaufbau Cu-Litze blank, nach DIN VDE 0295 Kl. 6
Aderisolation Spezial Thermoplast
Aderkennung schwarz mit fortlaufenden weißen Ziffern (ab 3 Adern mit Schutzleiter grün/gelb)
Verseilung Adern mit optimalen Schlaglängen in Lage verseilt
Bandierung Vlies-Folie über jeder Verseillage
Mantel Spezial-PUR
Mantelfarbe Vorzugsweise grau, ähnl. RAL 7001

Technische Eigenschaften

Nennspannung 300/500 Volt
Prüfspannung 3000 Volt
Leiterwiderstand nach DIN VDE 0295 Kl. 6
Mindestbiegeradius (bewegt) 7,5x Außendurchmesser
Mindestbiegeraduis (fest verlegt) 5x Außendurchmesser
Temperaturbereich (bewegt) -20°C bis +80°C
Temperaturbereich (fest verlegt) -40°C bis +80°C

Artikelliste

Art.Nr. Aderzahl & Querschnitt (mm²) Außen ø (mm) Cu-Zahl (kg/km) Gewicht (kg/km)
K170441 2X0,5 5,0 10,0 36,0
K170442 3X0,5 5,2 14,4 57,0
K170443 4X0,5 5,7 19,2 56,0
K170444 7X0,5 7,4 34,0 76,0
K170445 12X0,5 9,0 58,0 176,0
K170446 18X0,5 10,4 86,4 186,0
K170447 25X0,5 12,7 120,0 196,0
K170448 2X0,75 5,4 15,0 57,0
K170449 3X0,75 5,7 22,0 73,0

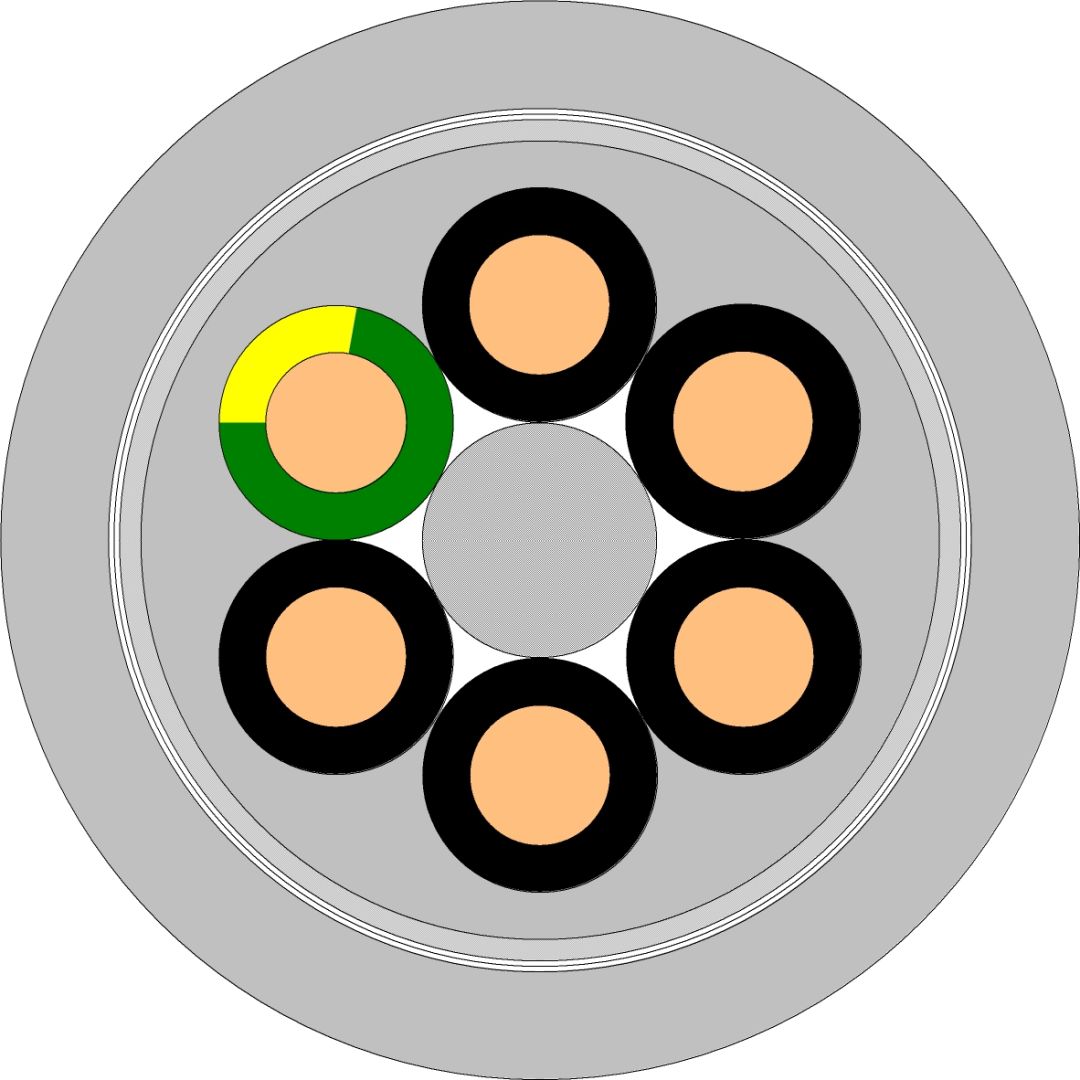

Steuerleitung für erhöhten Schleppketteneinsatz – geschirmt

Hochflexible Steuerleitung für den ständig bewegten Einsatz unter extremen Bedingungen im Innen- und Außenbereich bei besonderen Anforderungen an die EMV. Die Leitung ist halogenfrei, flammwidrig und beständig gegen die meisten in industrieller Umgebung vorkommenden Chemikalien.

Eigenschaften
Ölbeständig  //  Halogenfrei  //  Flammwidrig  //  Schleppkettenfähig  //  RoHS  //  CE-Konform

Aufbaubeschreibung

Litzenaufbau Cu-Litze blank, nach DIN VDE 0295 Kl. 6
Aderisolation Spezial Thermoplast
Aderkennung schwarz mit fortlaufenden weißen Ziffern (ab 3 Adern mit Schutzleiter grün/gelb)
Verseilung Adern mit optimalen Schlaglängen in Lage verseilt
Innenmantel Spezial Kunststofftrennmantel
Bandierung Vlies-Folie über jeder Verseillage
Gesamtschirm Geflecht aus verzinnten Kupferdrähten
Mantel Spezial-PUR
Mantelfarbe Vorzugsweise grau, ähnl. RAL 7001

Technische Eigenschaften

Nennspannung 300/500 Volt
Prüfspannung 3000 Volt
Leiterwiderstand nach DIN VDE 0295 Kl. 6
Mindestbiegeradius (bewegt) 7,5x Außendurchmesser
Mindestbiegeraduis (fest verlegt) 5x Außendurchmesser
Temperaturbereich (bewegt) -20°C bis +80°C
Temperaturbereich (fest verlegt) -40°C bis +80°C

Artikelliste

Art.Nr. Aderzahl & Querschnitt (mm²) Außen ø (mm) Cu-Zahl (kg/km) Gewicht (kg/km)
K180516 2X0,5 7,1 48,0 91,0
K180517 3X0,5 7,4 53,0 104,0
K180517 4X0,5 7,8 61,0 122,0
K180518 5X0,5 8,2 66,0 131,0
K180519 7X0,5 9,5 85,0 172,0
K180520 12X0,5 11,0 117,0 230,0
K180521 18X0,5 12,8 157,0 321,0
K180522 25X0,5 15,0 228,0 445,0
K180523 2X0,75 7,5 53,0 98,0

Datenleitung für erhöhten Schleppketteneinsatz – geschirmt

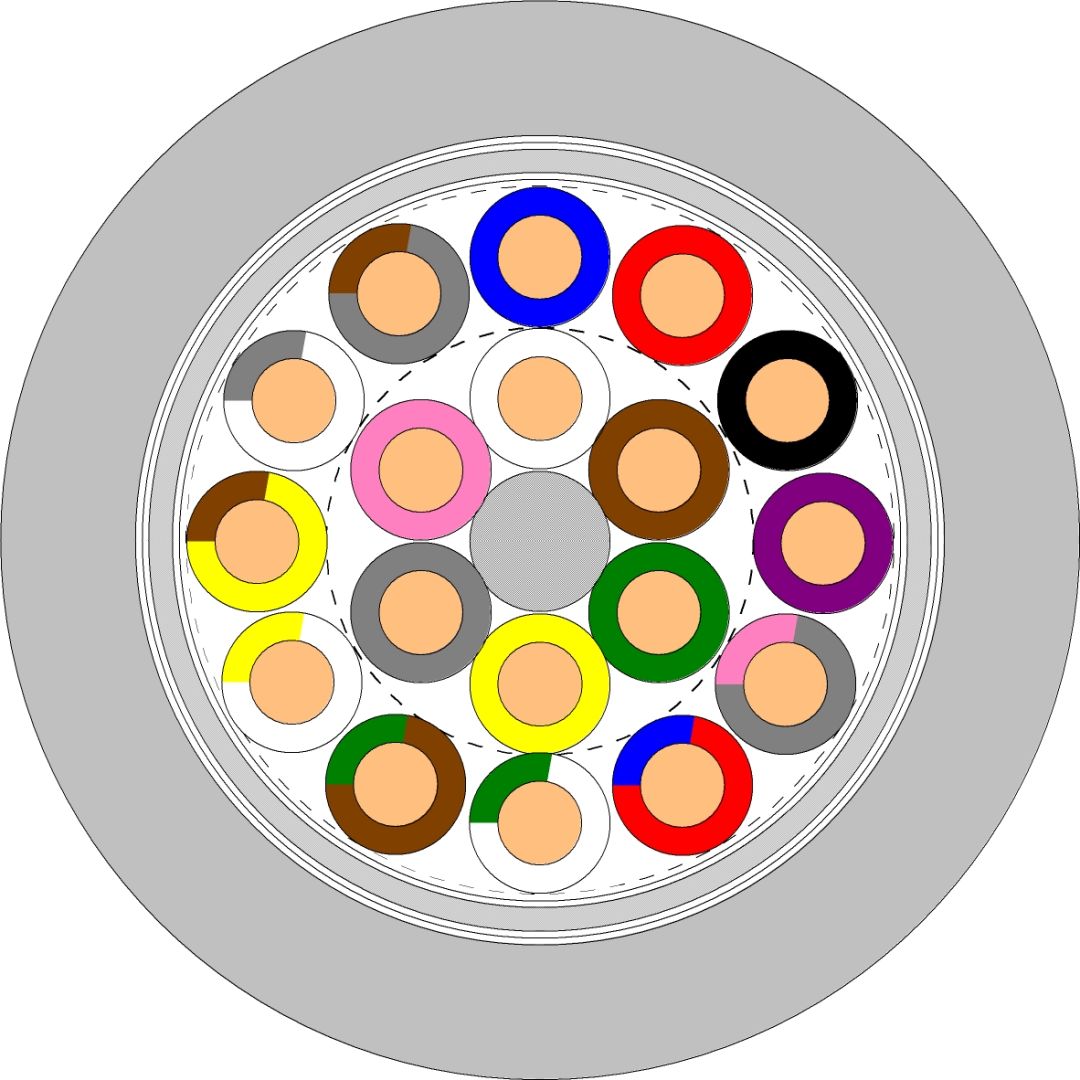

Hochflexible und kapazitätsarme Datenleitung für den ständig bewegten Einsatz unter extremen Bedingungen bei besonderen Anforderungen an die EMV. Die Leitung ist halogenfrei, flammwidrig, hydrolyse- und mikrobenbeständig sowie weitgehend ölbeständig.

Eigenschaften
Ölbeständig  //  Halogenfrei  //  Flammwidrig  //  Schleppkettenfähig  //  RoHS  //  CE-Konform  //  CSA-Konform  //  UL-Konform

Aufbaubeschreibung

Litzenaufbau Cu-Litze blank, nach DIN VDE 0295 Kl. 6
Aderisolation Spezial Thermoplast
Aderkennung farbig
Verseilung Adern mit optimalen Schlaglängen in Lage oder Paaren verseilt
Innenmantel Vlies-Folie über jeder Verseillage
Bandierung Vlies-Folie über jeder Verseillage
Gesamtschirm Geflecht aus verzinnten Kupferdrähten
Mantel Spezial-PUR
Mantelfarbe Vorzugsweise grau, ähnl. RAL 7001

Technische Eigenschaften

Nennspannung 300/500 Volt
Prüfspannung 2000 Volt
Leiterwiderstand nach DIN VDE 0295 Kl. 6
Betriebskapazität max. 80 nF/km
Mindestbiegeradius (bewegt) 7,5x Außendurchmesser
Mindestbiegeraduis (fest verlegt) 5x Außendurchmesser
Temperaturbereich (bewegt) -20°C bis +80°C
Temperaturbereich (fest verlegt) -40°C bis +80°C

Artikelliste

Art.Nr. Aderzahl & Querschnitt (mm²) Außen ø (mm) Cu-Zahl (kg/km) Gewicht (kg/km)
K160341 2X0,14 4,1 13,0 28,0
K160342 3X0,14 4,3 15,0 31,0
K160343 4X0,14 4,5 17,0 35,0
K160344 5X0,14 4,8 19,4 40,0
K160345 7X0,14 5,7 28,0 56,0
K160346 10X0,14 6,3 39,3 70,0
K160347 12X0,14 6,5 35,0 59,0
K160348 14X0,14 6,9 45,3 84,0
K160349 18X0,14 7,5 54,1 99,0

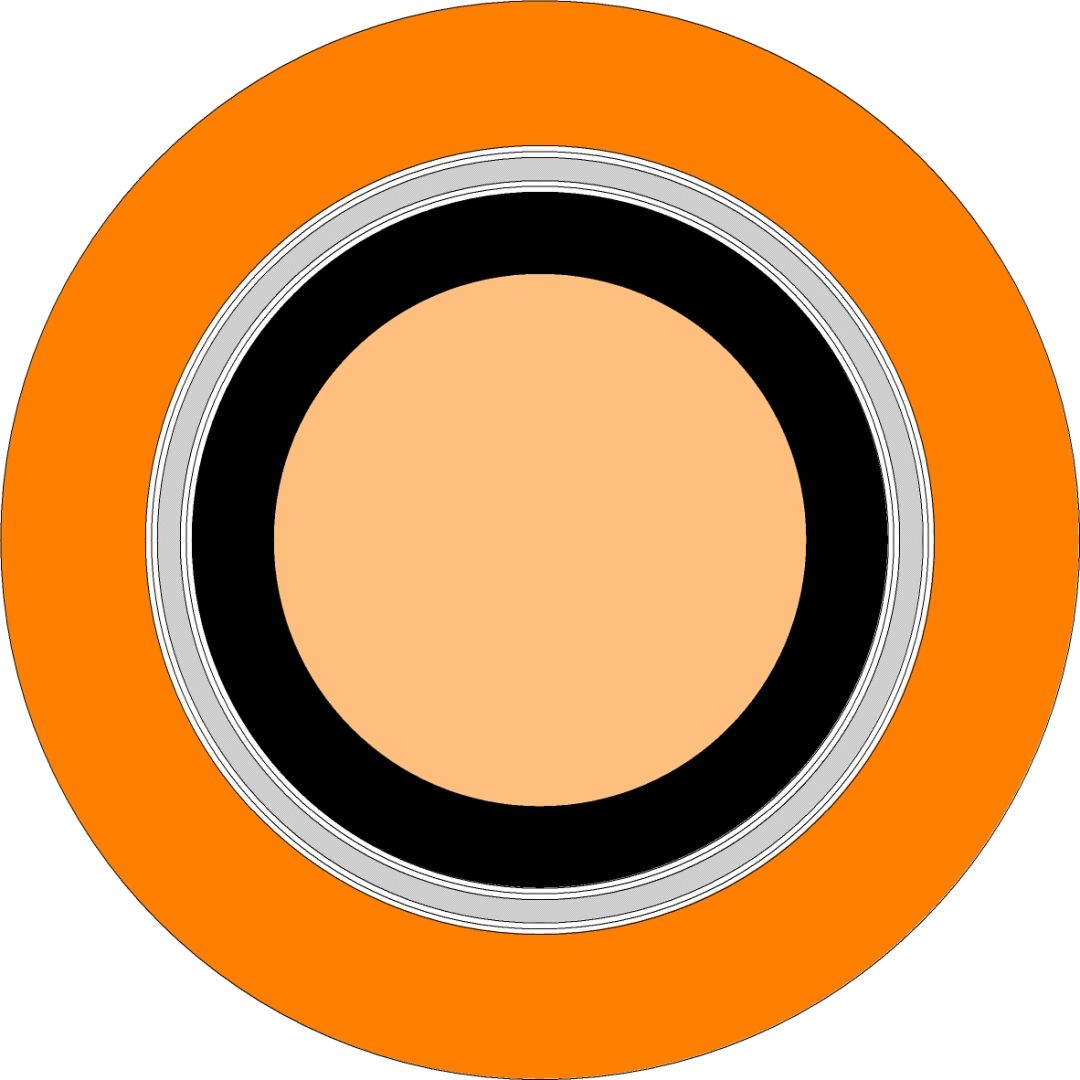

Einzelader für erhöhten Schleppketteneinsatz

Hochflexible Steuerleitung für den ständig bewegten Einsatz unter Produktionsbedingungen im Innen- und Außenbereich. Bei freier Bewegung ohne Zugbeanspruchung auch für den Einsatz in Schleppketten. Die Leitung ist flammwidrig und beständig gegen viele in industrieller Umgebung vorkommenden Chemikalien.

Eigenschaften
Ölbeständig  //  Halogenfrei  //  Flammwidrig  //  Schleppkettenfähig  //  RoHS  //  CE-Konform  //  CSA-Konform  //  UL-Konform

Aufbaubeschreibung

Litzenaufbau Cu-Litze blank, nach DIN VDE 0295 Kl. 6
Aderisolation Spezial Thermoplast
Aderkennung schwarz oder grün/gelb
Mantel Spezial-PUR Mantel
Mantelfarbe schwarz, ähnl. RAL 9005

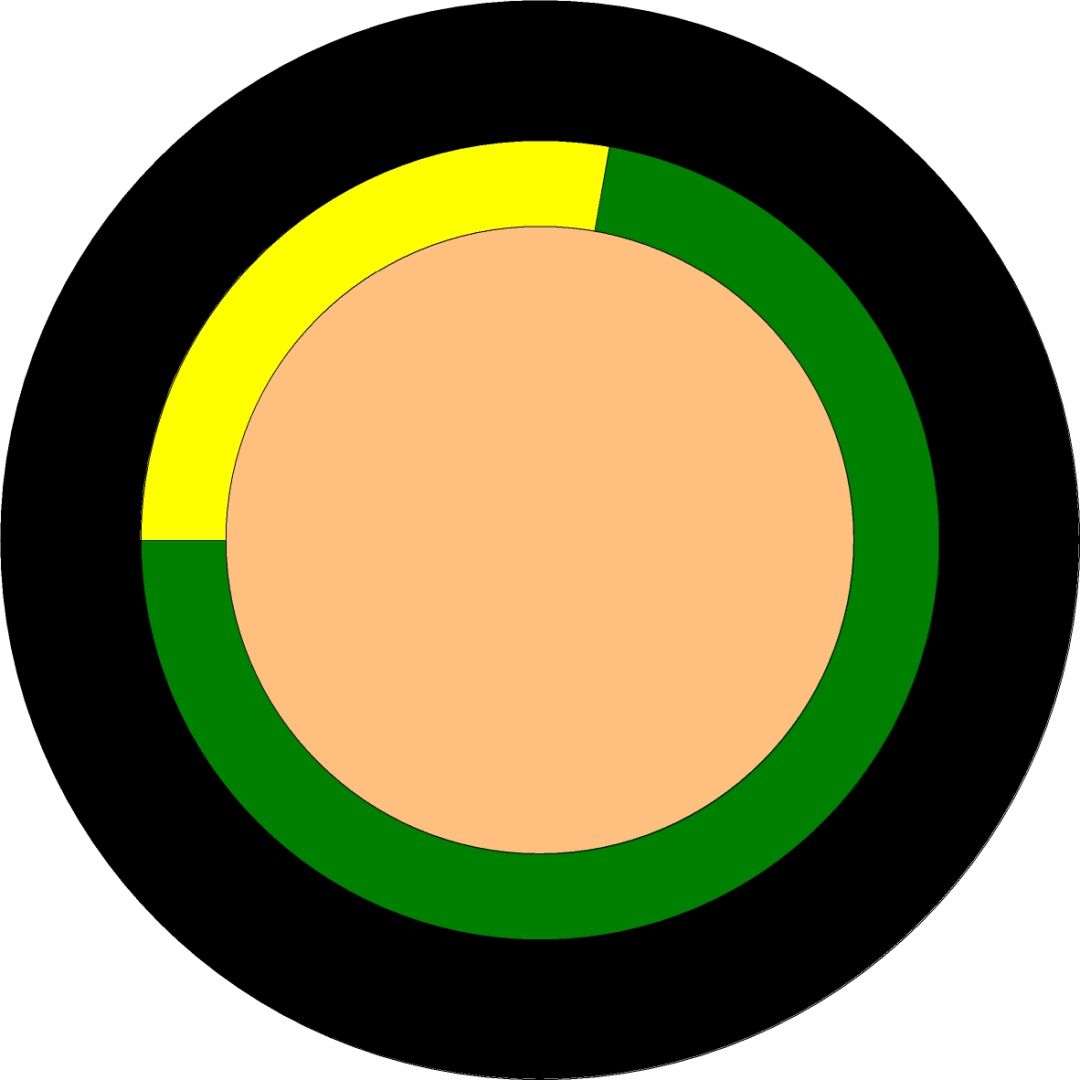

Einzelader für erhöhten Schleppketteneinsatz – geschirmt

Hochflexible Steuerleitung für den ständig bewegten Einsatz unter Produktionsbedingungen im Innen- und Außenbereich bei speziellen Anforderungen an die EMV. Bei freier Bewegung ohne Zugbeanspruchung auch für den Einsatz in Schleppketten. Die Leitung ist flammwidrig und beständig gegen viele in industrieller Umgebung vorkommenden Chemikalien.

Eigenschaften
Ölbeständig  //  Halogenfrei  //  Flammwidrig  //  Schleppkettenfähig  //  RoHS  //  CE-Konform  //  CSA-Konform  //  UL-Konform

Aufbaubeschreibung

Litzenaufbau Cu-Litze blank, nach DIN VDE 0295 Kl. 5
Aderisolation Spezial Thermoplast
Aderkennung schwarz oder grün/gelb
Bandierung Vlies-Folie
Gesamtschirm Geflecht aus verzinnten Kupferdrähten
Mantel Spezial-PUR Mantel
Mantelfarbe orange, ähnl. RAL 2003

Technische Eigenschaften

Nennspannung 600/1000 Volt
Prüfspannung 4000 Volt
Leiterwiderstand nach DIN VDE 0295 Kl. 6
Mindestbiegeradius (bewegt) 7,5x Außendurchmesser
Mindestbiegeraduis (fest verlegt) 5x Außendurchmesser
Temperaturbereich (bewegt) -20°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt) -40°C bis +80°C (fest verlegt)

Artikelliste

Art.Nr. Aderzahl & Querschnitt (mm²) Außen ø (mm) Cu-Zahl (kg/km) Gewicht (kg/km)
K200621 1X6 7,6 79,0 123,0
K200622 1x10 8,5 127,6 177,0
K200623 1x16 9,9 186,2 241,0
K200624 1x25 11,4 258,0 354,0
K200625 1x35 13,9 400,7 488,0
K200626 1x50 14,9 554,8 629,0
K200627 1X70 17,2 777,0 863,0
K200628 1X95 19,3 1029,0 1193,0
K200629 1X120 21,4 1283,0 1452,0
K200630 1X150 23,4 1570,0 1780,0
K200631 1X185 27,0 1935,0 2152,0

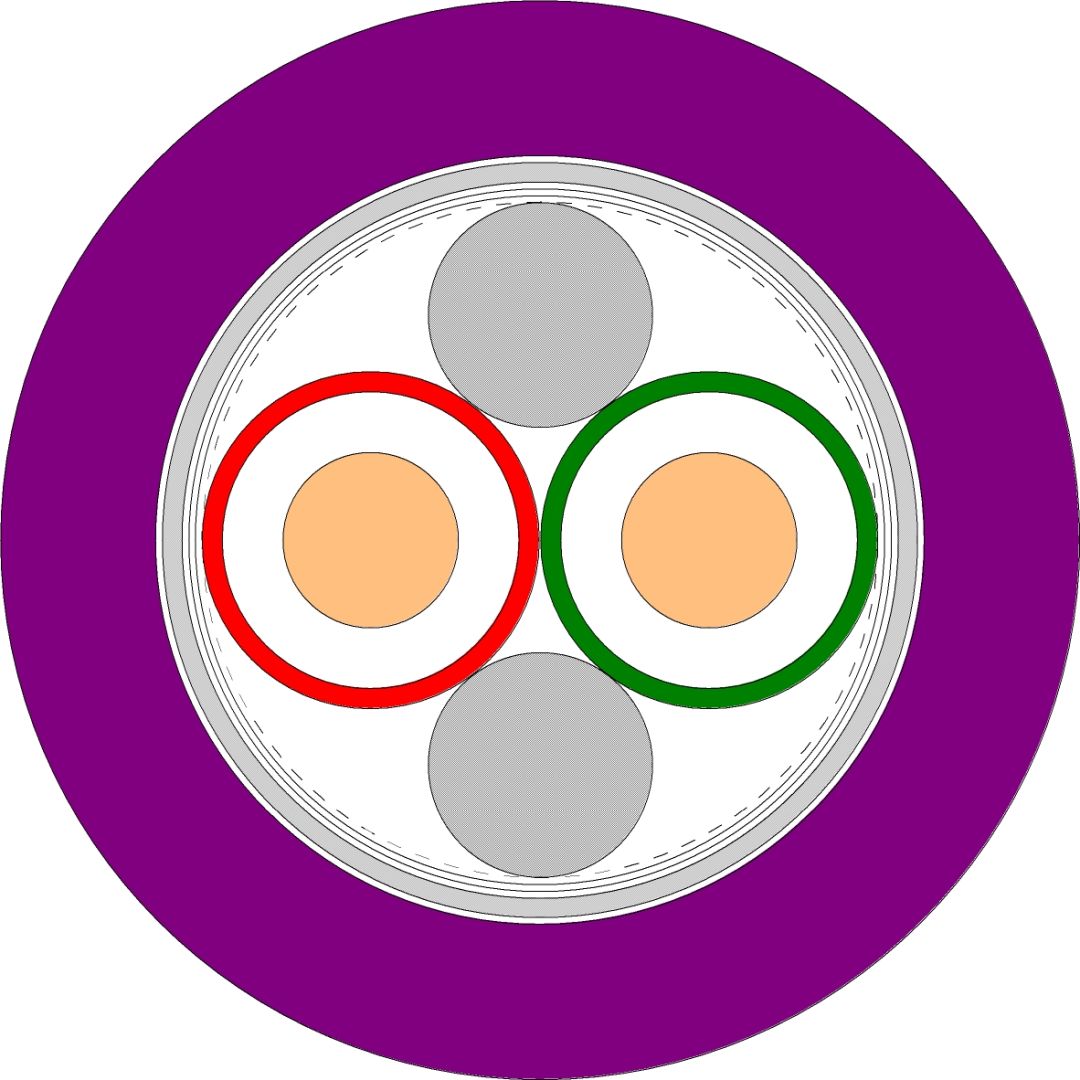

PROFIBUS für Schleppketteneinsatz

PROFIBUS ist ein international genormter Feldbusstandandard für universelle Anwendung in der Fertigungs- und Prozessautomation.

Eigenschaften
Ölbeständig  //  Halogenfrei  //  Flammwidrig  //  Schleppkettenfähig

Aufbaubeschreibung

Litzenaufbau Cu-Litze blank, feindrähtig
Aderisolation Spezial Foam-Skin PE
Aderkennung rot, grün
Verseilung 2 Adern mit 2 Füllern verseilt
Bandierung Spezial Trennfolie
Gesamtschirm Geflecht aus verzinnten Kupferdrähten
Mantel Spezial-PUR
Mantelfarbe vorzugsweise violett, ähnl. RAL 4001
Statischer Schirm aluminiumkaschierte Spezialfolie

Technische Eigenschaften

Nennspannung 250 Volt
Prüfspannung 1500 Volt (Ader/Ader)
Wellenwiderstand 150 ± 15 Ω (3-20 MHz)
Betriebskapazität nom. 30 nF/km
Dämpfung auf Anfrage
Mindestbiegeradius (bewegt) 12x Außendurchm.
Mindestbiegeraduis (fest verlegt) 10x Außendurchmesser
Temperaturbereich (bewegt) -10°C bis +70°C
Temperaturbereich (fest verlegt) -30°C bis +80°C

Artikelliste

Art.Nr. Aderzahl & Querschnitt (mm²) Verwendung Außen ø (mm) Cu-Zahl (kg/km) Gewicht (kg/km)
K220651 1x2x0,64 Schleppkette, innen und außen, violett 8,0 31,0 64,0
K220652 1x2x0,64 Fast Connect, Schleppkette, UL/CSA, violett 8,0 31,0 74,0
K220653 1x2x0,64 +4x1,5 Schleppkette, innen (-20 - +60 °C), violett, violett 11,3 110,0 149,0
K220654 1x2x0,64+2x1,5 FRNC, Schleppkette UL/CSA, UV-beständig, schwarz 11,3 90,0 140,0

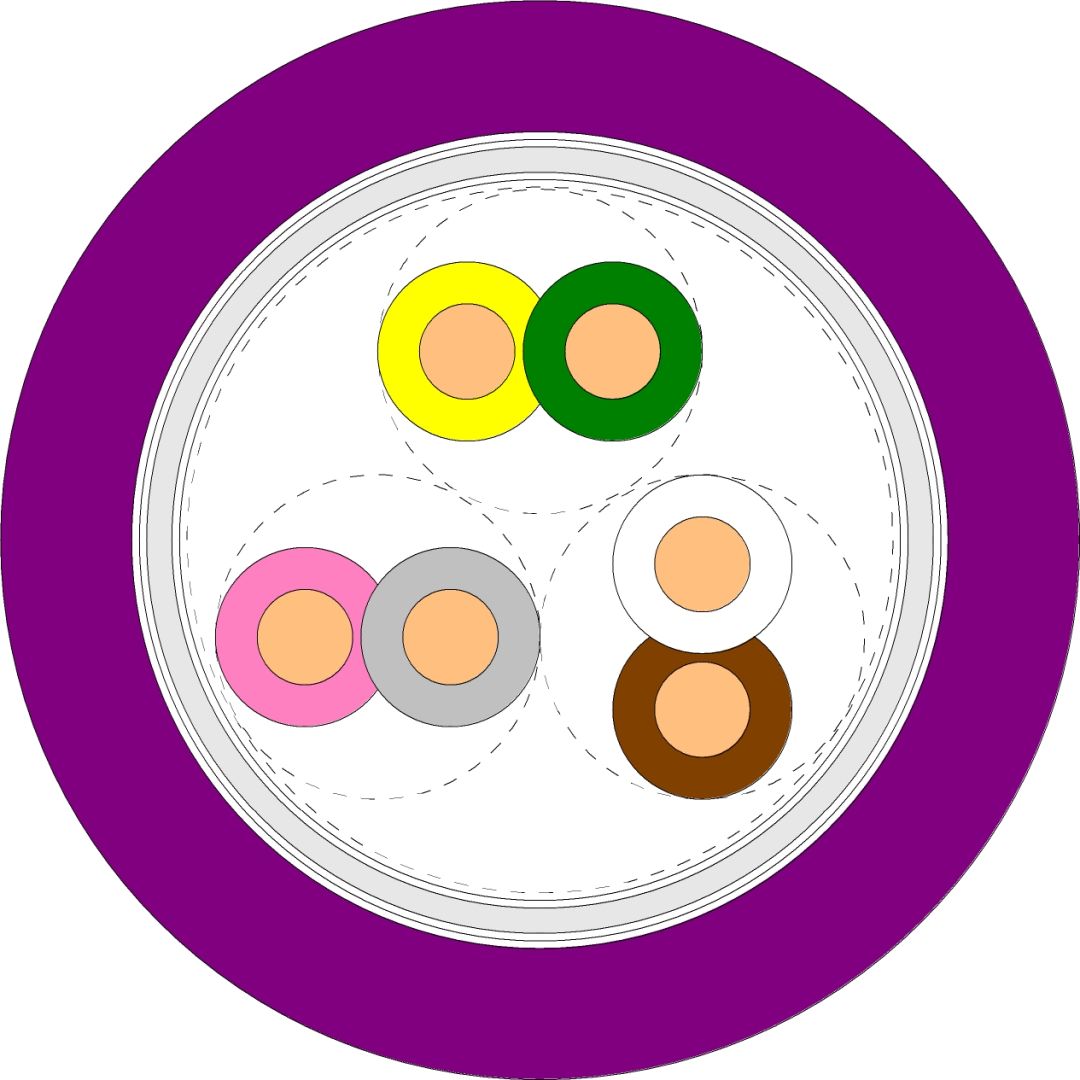

INTERBUS für Schleppketteneinsatz

Dieses Bus-System ersetzt in den unteren Ebenen der Automatisierungstechnik die aufwendige Parallelverkabelung für die verschiedenen Signalarten und fasst diese zu einem einzigen Buskabel zusammen. Interbus-Komponenten werden durch diese Buskabel miteinander verbunden. Die hier dargestellten Leitungen sind im Speziellen für den Schleppketteneinsatz konzipiert.

Eigenschaften
Ölbeständig  //  Halogenfrei  //  Flammwidrig  //  Schleppkettenfähig  //  RoHS  //  CE-Konform  //  CSA-Konform  //  UL-Konform

Aufbaubeschreibung

Litzenaufbau Cu-Litze blank, feindrähtig
Aderisolation Spezial PE
Aderkennung siehe Artikelliste
Verseilung Paare/Elemente gemeinsam verseilt
Bandierung Spezial Trennfolie
Gesamtschirm Geflecht aus verzinnten/blanken Kupferdrähten
Mantel Spezial-PUR
Mantelfarbe vorzugsweise violett, ähnl. RAL 4001

Technische Eigenschaften

Nennspannung 250 Volt
Prüfspannung 1000 Volt (Ader/Ader)
Wellenwiderstand 100 ± 15 Ω
Betriebskapazität nom. 60 nF/km
Dämpfung auf Anfrage
Mindestbiegeradius (bewegt) 12x Außendurchm.
Mindestbiegeraduis (fest verlegt) 10x Außendurchmesser
Temperaturbereich (bewegt) -10°C bis +70°C
Temperaturbereich (fest verlegt) -30°C bis +80°C

Artikelliste

K240676 (3x2x0,25) 7,6 36,0 63,0
K240677 (3x2x0,25+3x1) 8,6 70,0 92,0

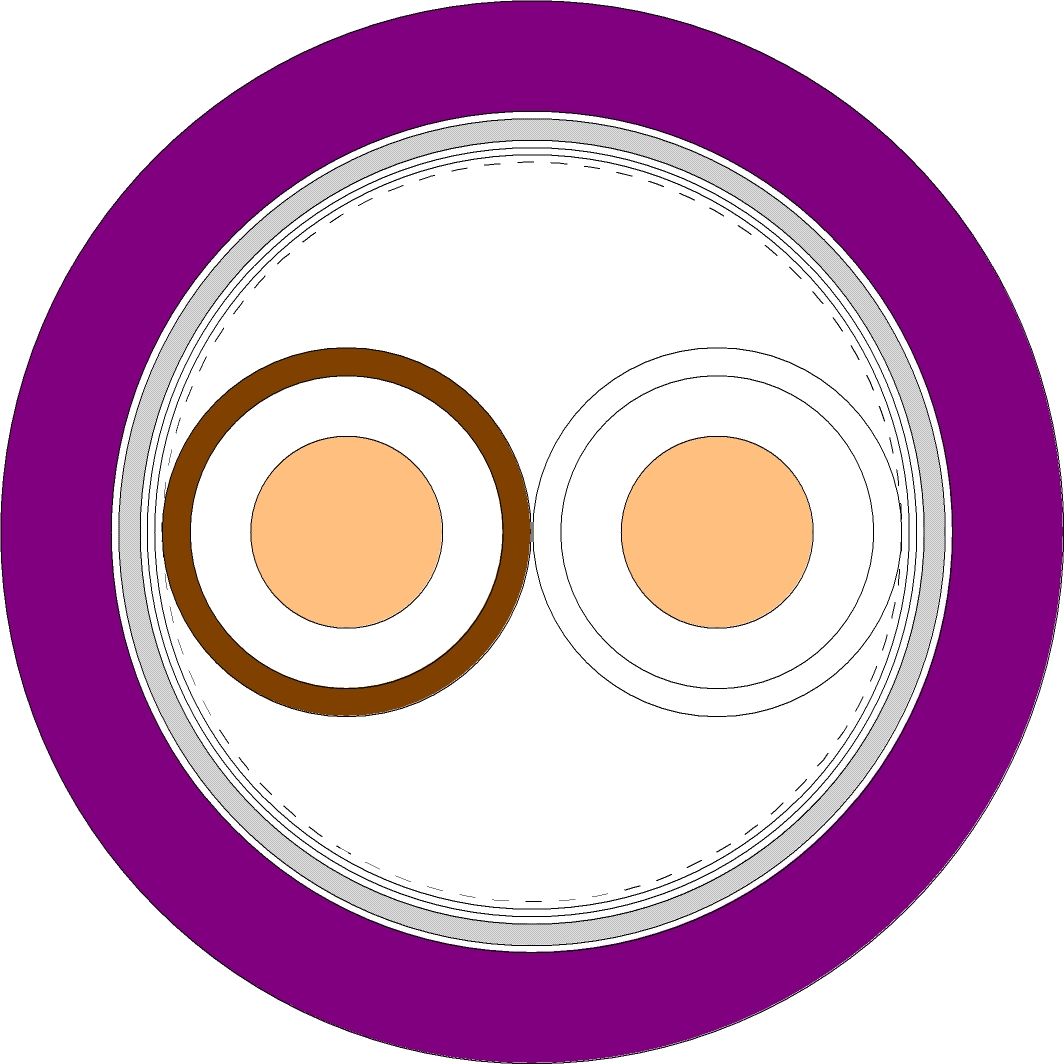

CANBUS für Schleppketteneinsatz

halogenfrei, flammwidrig und ungeschirmt

CANBUS (Controlled Area Network) ist ein variables Feldbussystem für universelle Anwendung in der Fertigungs- und Prozessautomation.

Eigenschaften
Ölbeständig  //  Halogenfrei  //  Flammwidrig  //  Schleppkettenfähig  //  RoHS  //  CE-Konform  //  CSA-Konform  //  UL-Konform

Aufbaubeschreibung

Aderisolation Spezial PE
Aderkennung weiß, braun bzw. weiß, braun, grün, gelb
Verseilung Paare/Elemente gemeinam verseilt
Bandierung Spezial Trennfolie
Gesamtschirm Geflecht aus verzinnten Kupferdrähten
Mantel Spezial-PUR
Mantelfarbe vorzugsweise violett, ähnl. RAL 4001

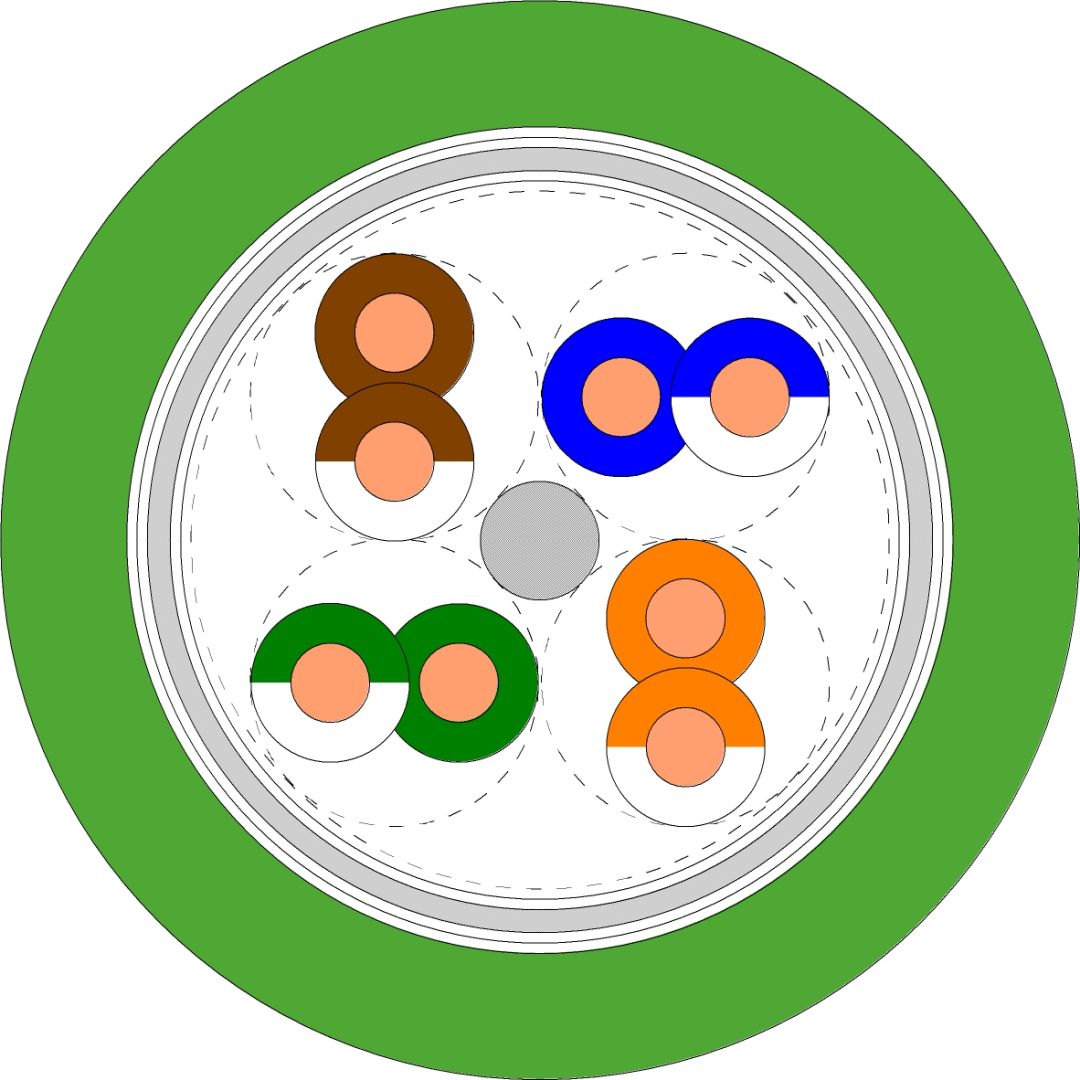

Industrial Ethernet für Schleppketteneinsatz

Diese speziell für industrielle Einsätze (Industrial Ethernet) konzipierte Kupferdatenkabel eignet sich hervorragend für die Konfektionierung von RJ45, M12 und D-Sub Steckverbindern. Diese Leitungen sind aufgrund Ihres Aufbaus bestens für den Einsatz in Energieführungsketten geeignet.

Eigenschaften
Ölbeständig  //  Halogenfrei  //  Flammwidrig  //  Schleppkettenfähig  //  RoHS  //  CE-Konform  //  CSA-Konform  //  UL-Konform

Aufbaubeschreibung

Aderisolation Spezial-Polyolefin
Aderkennung siehe Artikelliste
Verseilung Alle Elemente gemeinsam um einen zentralen Füller verseilt
Bandierung Spezial Trennfolie
Gesamtschirm Geflecht aus verzinnten Kupferdrähten
Mantel Spezial-PUR
Mantelfarbe grün, ähnl. RAL 6018
Statischer Schirm aluminiumkaschierte Spezialfolie

Technische Eigenschaften

Nennspannung 30 Volt
Prüfspannung 500 Volt
Wellenwiderstand 100 ± 15 Ω (1-100 MHz)
Betriebskapazität nom. 52 nF/km
Kapazität auf Anfrage
Mindestbiegeradius (bewegt) 10x Außendurchmesser
Mindestbiegeraduis (fest verlegt) 8x Außendurchmesser
Temperaturbereich (bewegt) -10°C bis +70°C
Temperaturbereich (fest verlegt) -30°C bis +80°C

Artikelliste

Art.Nr. Aderzahl & Querschnitt (mm²) Farbcode Außen ø (mm) Cu-Zahl (kg/km) Gewicht (kg/km)
K220651 (4x1xAWG26) wsor, or, wsbl, bl 6,5 17,0 30,0
K220652 (4x2xAWG26) wsor, or, wsbl, bl, wsgn, gn, wsbn, bn 5,0 31,0 58,0
K220653 (2x2xAWG22) IEC 60708 6,5 35,0 64,0
