Damit Ihre Automatisierungslösung reibungslos funktioniert, kommt es auf jedes Detail an.

Mit unseren hochwertigen Verlängerungen, Signalkabeln und Leistungskabeln nach Siemens Standard 6FX schaffen Sie die perfekte Verbindung zwischen Ihren Komponenten – zuverlässig, sicher und sofort einsatzbereit. Verlassen Sie sich auf geprüfte Qualität, passgenaue Stecksysteme und ein Sortiment, das mitdenkt.

Unsere Kabellösungen stehen für maximale Kompatibilität, geprüfte Qualität und einfache Integration – für eine sichere und effiziente Verbindung in jeder Automatisierungsumgebung.

Sichere Daten- und Energieübertragung –
auch unter anspruchsvollen Bedingungen.

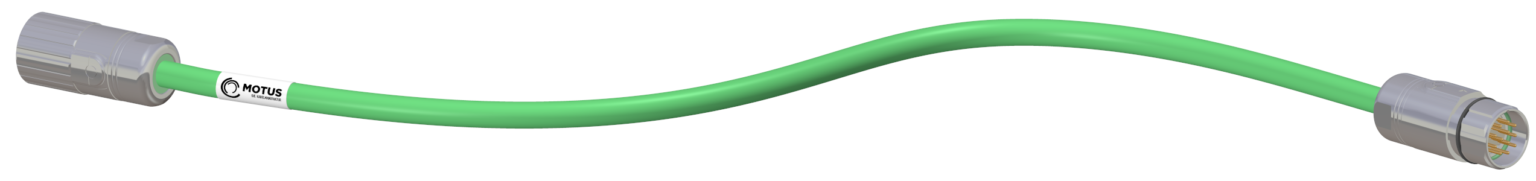

6FX5002 – Verlängerung für Signalkabel

Ölbeständig // Flammwidrig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Aderisolation	Polyolefin
Aderkennung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Verseilung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Bandierung	Vlies-Folie
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PVC Mantel
Mantelfarbe	grün, ähnl. RAL 6018

Technische Eigenschaften

Nennspannung	30 bzw. 300 Volt (je nach UL Style)
Prüfspannung	1500 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 5 bzw. IEC
Mindestbiegeraduis (fest verlegt)	7,5x Außendurchmesser
Temperaturbereich (bewegt)	0°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-2AD04-….	45078-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	Signalkupplung M23 17 pol.
6FX5002-2AH04-….	45735-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	Signalkupplung M23 12 pol.
6FX5002-2CA34-….	45082-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	Signalkupplung M23 17 pol.
6FX5002-2CA54-….	45736-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	Signalkupplung M23 17 pol.
6FX5002-2CA88-….	45737-…	Signalstecker M23 12 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	Signalkupplung M23 12 pol.
6FX5002-2CB54-….	45738-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	Signalkupplung M23 12 pol.
6FX5002-2CE07-….	45739-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CF04-….	45088-…	Signalstecker M23 12 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	Signalkupplung M23 12 pol.
6FX5002-2CM04-….	45740-…	Signalstecker M23 17 pol. Überwurf, gewinkelt	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	Signalkupplung M23 17 pol.
6FX5002-2CQ34-….	45741-…	Signalstecker M23 17 pol. Speedtec	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	Signalkupplung M23 17 pol.
6FX5002-2EQ14-….	45090-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	Signalkupplung M23 17 pol.
6FX5002-2EQ34-….	45742-…	Signalstecker M23 17 pol. Speedtec	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	Signalkupplung M23 17 pol.

Hinweis:
Irrtümer und Änderungen vorbehalten. Die hier aufgeführten konfektionierten Leitungen sind keine Originalteile, sondern von der Firma MOTUS hergestelltes Zubehör. Die Daten, Normen und Approbationen beziehen sich nur auf die verwendete Meterware. Siemens Artikelbezeichnungen wie 6FX8008-. 6FX8002-, Simodrive und Sinamics, Drive Clique sind eingetragene Warenzeichen der Siemens AG und dienen nur zu Vergleichszwecken.

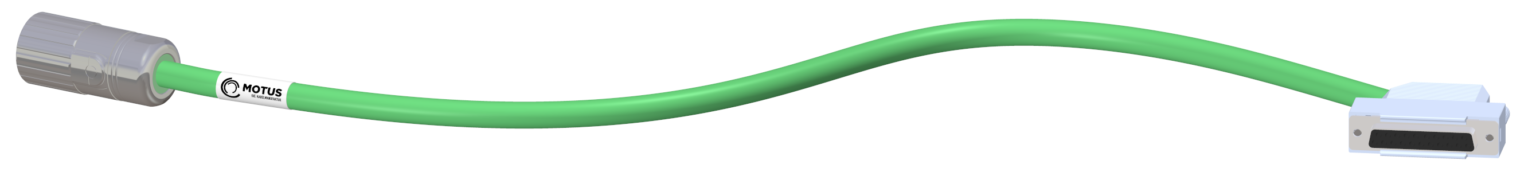

6FX5002 – Signalkabel für S120 über SMxxx

Ölbeständig // Flammwidrig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Aderisolation	Polyolefin
Aderkennung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Verseilung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Bandierung	Vlies-Folie
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PVC Mantel
Mantelfarbe	grün, ähnl. RAL 6018

Technische Eigenschaften

Nennspannung	30 bzw. 300 Volt (je nach UL Style)
Prüfspannung	1500 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 5 bzw. IEC
Mindestbiegeraduis (fest verlegt)	7,5x Außendurchmesser
Temperaturbereich (bewegt)	0°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-2AH00-….	45079-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	offenes Ende
6FX5002-2AH11-….	45241-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	Signalkupplung M23 12 pol.
6FX5002-2BA00-….	45710-…	Rundstecker 7 pol.	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CA11-….	45080-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Buchse
6FX5002-2CA12-….	44841-…	offenes Ende	(4x2x0,38+4x0,50) │ 20233	Signalstecker M23 12 pol. Überwurf
6FX5002-2CA15-….	45081-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Buchse
6FX5002-2CA20-….	45711-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX5002-2CA31-….	44934-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX5002-2CA80-….	45712-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX5002-2CC06-….	45713-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CC11-….	45714-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CD01-….	45715-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CD24-….	45716-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CF02-….	45085-…	Signalstecker M23 12 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX5002-2CF06-….	45717-…	Signalstecker M23 12 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX5002-2CG00-….	44935-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 25 pol. Buchse
6FX5002-2CH00-….	44842-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX5002-2CQ31-….	45718-…	Signalstecker M23 17 pol. Speedtec	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX5002-2CQ80-….	45719-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX5002-2CR00-….	45720-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2EQ10-….	45089-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX5002-2EQ31-….	44941-…	Signalstecker M23 17 pol. Speedtec	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-2EQ88-….	45721-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	Signalkupplung M23 17 pol.

6FX5002 – Signalkabel für SIMODRIVE 611

Ölbeständig // Flammwidrig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Aderisolation	Polyolefin
Aderkennung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Verseilung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Bandierung	Vlies-Folie
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PVC Mantel
Mantelfarbe	grün, ähnl. RAL 6018

Technische Eigenschaften

Nennspannung	30 bzw. 300 Volt (je nach UL Style)
Prüfspannung	1500 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 5 bzw. IEC
Mindestbiegeraduis (fest verlegt)	7,5x Außendurchmesser
Temperaturbereich (bewegt)	0°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-2AD00-….	45077-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Buchse
6FX5002-2AL00-….	45701-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CA21-….	45702-…	Signalstecker M23 8+1 pol. Überwurf	[3x(2x0,14)+2x0,50] │ 20313	D-Sub 15 pol. Buchse
6FX5002-2CA41-….	45703-…	Signalstecker M23 8+1 pol. Überwurf	[3x(2x0,14)+2x0,50] │ 20313	Signalkupplung M23 8+1 pol.
6FX5002-2CA61-….	45704-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Stift mit Schiebeverriegelung
6FX5002-2CB51-….	45705-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	Signalkupplung M23 12 pol.
6FX5002-2CC12-….	45706-…	offenes Ende	(4x2x0,38+4x0,50) │ 20233	Signalstecker M23 12 pol. Überwurf
6FX5002-2CC71-….	45707-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 25 pol. Stift
6FX5002-2CJ00-….	45708-…	D-Sub 15 pol. Buchse mit Schiebeverriegelung	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CM00-….	45709-…	Signalstecker M23 17 pol. Überwurf, gewinkelt	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Buchse mit Schiebeverriegelung

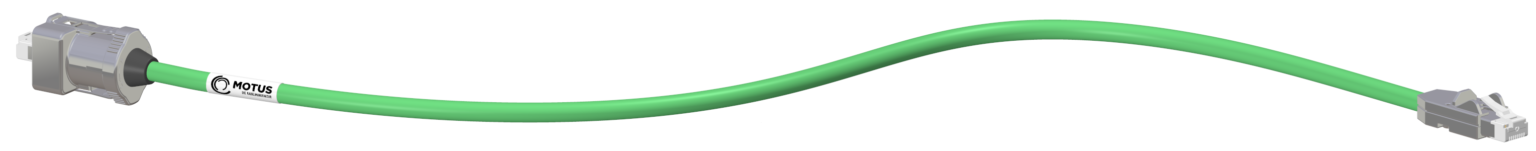

6FX5002 – Signalkabel DRIVE-CLIQUE

Ölbeständig // Flammwidrig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Aderisolation	Polyolefin
Aderkennung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Verseilung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Bandierung	Vlies-Folie
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PVC Mantel
Mantelfarbe	grün, ähnl. RAL 6018

Technische Eigenschaften

Nennspannung	30 bzw. 300 Volt (je nach UL Style)
Prüfspannung	1500 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 5 bzw. IEC
Mindestbiegeraduis (fest verlegt)	7,5x Außendurchmesser
Temperaturbereich (bewegt)	0°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
DRIVE-CLIQUE
6FX5002-1DC00-….	45699-…	Signalstecker RJ45 IP20	(2x2x0,20+2x0,34) │ 22120	Signalstecker RJ45 IP20
6FX5002-1DC20-….	45700-…	Signalstecker RJ45 IP67	(2x2x0,20+2x0,34) │ 22120	Signalstecker RJ45 IP67
6FX5002-2DC00-….	44655-…	Signalstecker RJ45 IP20	(2x2x0,20+2x0,34) │ 22120	Signalstecker RJ45 IP20
6FX5002-2DC10-….	44650-…	Signalstecker RJ45 IP67	(2x2x0,20+2x0,34) │ 22120	Signalstecker RJ45 IP20
6FX5002-2DC20-….	44831-…	Signalstecker RJ45 IP67	(2x2x0,20+2x0,34) │ 22120	Signalstecker RJ45 IP67
6FX5002-2DC30-….	44791-…	Signalstecker M12 8 pol Überwurf	(2x2x0,20+2x0,34) │ 22120	Signalstecker RJ45 IP20
6FX5002-2DC34-….	45692-…	Signalstecker M12 8 pol Überwurf	(2x2x0,20+2x0,34) │ 22120	Signalkupplung M12 8 pol.
6FX5002-2DC36-….	44782-…	Signalstecker M12 8 pol Überwurf	(2x2x0,20+2x0,34) │ 22120	Signalstecker RJ45 IP67
6FX5002-2DC40-….	44945-…	Signalstecker M17 (Gr. 0,5) 10 pol. Speedtec	(2x2x0,20+2x0,34) │ 22120	Signalstecker RJ45 IP20
6FX5002-2DC42-….	44946-…	Signalstecker RJ45 IP67	(2x2x0,20+2x0,34) │ 22120	Signalkupplung M17 (Gr. 0,5) 10 pol.
6FX5002-2DC44-….	45693-…	Signalstecker M17 (Gr. 0,5) 10 pol. Speedtec	(2x2x0,20+2x0,34) │ 22120	Signalkupplung M17 (Gr. 0,5) 10 pol.
6FX5002-2DC46-….	45694-…	Signalstecker M12 8 pol Überwurf	(2x2x0,20+2x0,34) │ 22120	Signalkupplung M17 (Gr. 0,5) 10 pol.
6FX5002-2DC48-….	45695-…	Signalstecker RJ45 IP67	(2x2x0,20+2x0,34) │ 22120	Signalstecker M17 (Gr. 0,5) 10 pol. Speedtec
6FX5002-2DD40-….	45696-…	Signalstecker M17 (Gr. 0,5) 10 pol. Speedtec	(2x2x0,20+2x0,34) │ 22120	Signalstecker RJ45 IP20
6FX5002-2DD44-….	45697-…	Signalstecker M17 (Gr. 0,5) 10 pol. Speedtec	(2x2x0,20+2x0,34) │ 22120	Signalkupplung M17 (Gr. 0,5) 10 pol.
6FX5002-2DD48-….	45698-…	Signalstecker RJ45 IP67	(2x2x0,20+2x0,34) │ 22120	Signalstecker M17 (Gr. 0,5) 10 pol. Überwurf
SIMODRIVE 611
6FX5002-2AD00-….	45077-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Buchse
6FX5002-2AL00-….	45701-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CA21-….	45702-…	Signalstecker M23 8+1 pol. Überwurf	[3x(2x0,14)+2x0,50] │ 20313	D-Sub 15 pol. Buchse
6FX5002-2CA41-….	45703-…	Signalstecker M23 8+1 pol. Überwurf	[3x(2x0,14)+2x0,50] │ 20313	Signalkupplung M23 8+1 pol.

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-2CA61-….	45704-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Stift mit Schiebeverriegelung
6FX5002-2CB51-….	45705-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	Signalkupplung M23 12 pol.
6FX5002-2CC12-….	45706-…	offenes Ende	(4x2x0,38+4x0,50) │ 20233	Signalstecker M23 12 pol. Überwurf
6FX5002-2CC71-….	45707-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 25 pol. Stift
6FX5002-2CJ00-….	45708-…	D-Sub 15 pol. Buchse mit Schiebeverriegelung	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CM00-….	45709-…	Signalstecker M23 17 pol. Überwurf, gewinkelt	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Buchse mit Schiebeverriegelung
SINAMICS S120 über SMxxx
6FX5002-2AH00-….	45079-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	offenes Ende
6FX5002-2AH11-….	45241-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	Signalkupplung M23 12 pol.
6FX5002-2BA00-….	45710-…	Rundstecker 7 pol.	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CA11-….	45080-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Buchse
6FX5002-2CA12-….	44841-…	offenes Ende	(4x2x0,38+4x0,50) │ 20233	Signalstecker M23 12 pol. Überwurf
6FX5002-2CA15-….	45081-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Buchse
6FX5002-2CA20-….	45711-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX5002-2CA31-….	44934-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX5002-2CA80-….	45712-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX5002-2CC06-….	45713-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CC11-….	45714-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CD01-….	45715-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CD24-….	45716-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2CF02-….	45085-…	Signalstecker M23 12 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX5002-2CF06-….	45717-…	Signalstecker M23 12 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-2CG00-….	44935-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 25 pol. Buchse
6FX5002-2CH00-….	44842-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX5002-2CQ31-….	45718-…	Signalstecker M23 17 pol. Speedtec	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX5002-2CQ80-….	45719-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX5002-2CR00-….	45720-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX5002-2EQ10-….	45089-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX5002-2EQ31-….	44941-…	Signalstecker M23 17 pol. Speedtec	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX5002-2EQ88-….	45721-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	Signalkupplung M23 17 pol.

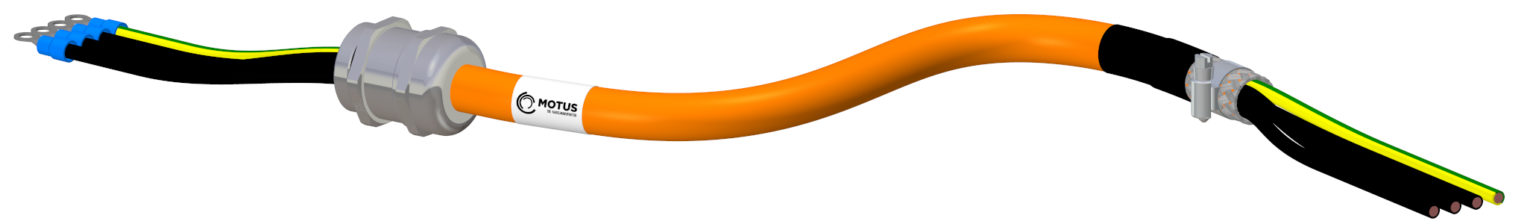

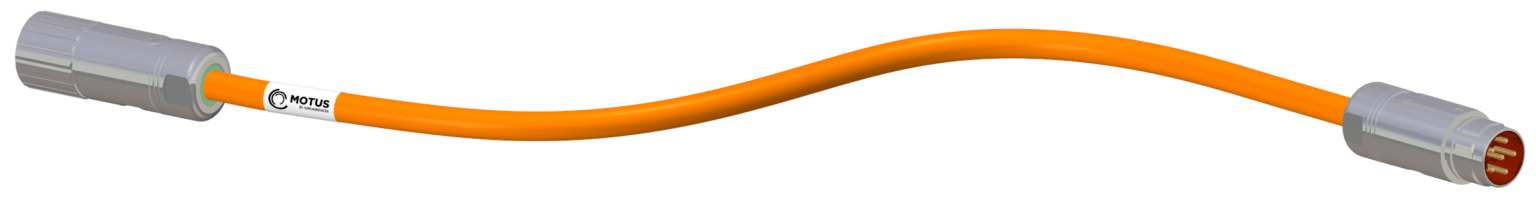

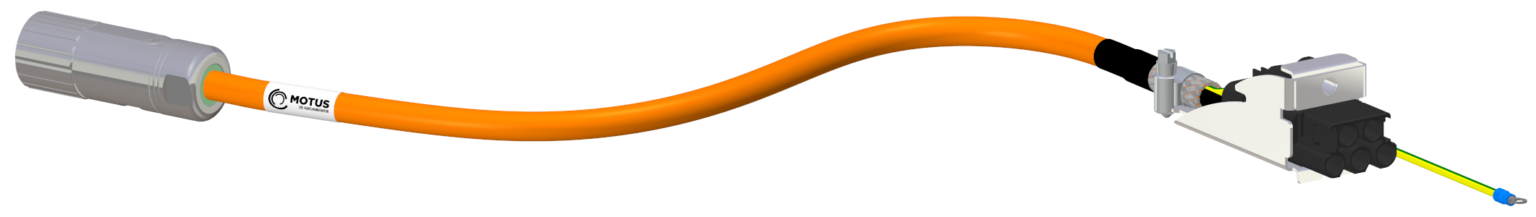

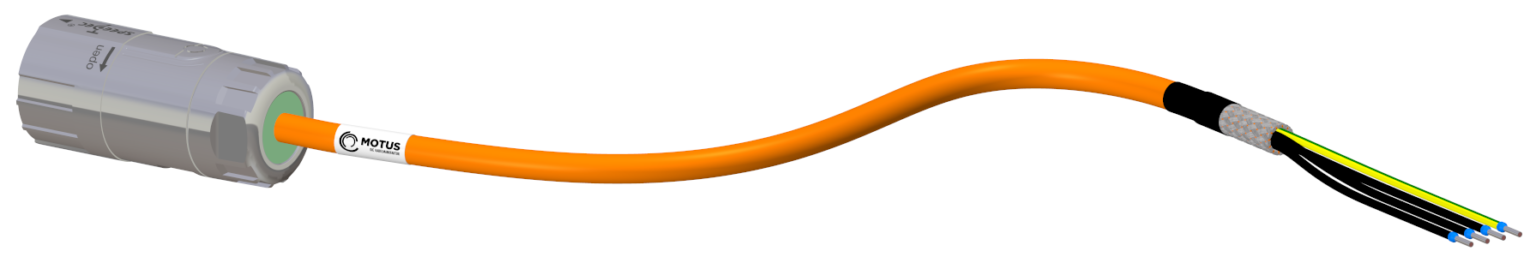

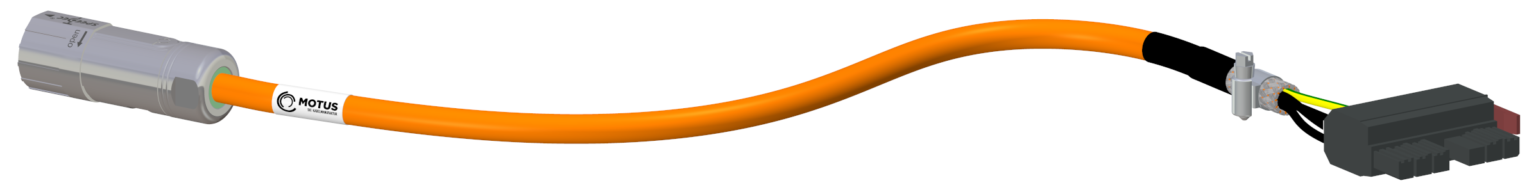

6FX5002 – Verlängerung für Leistungskabel

Flammwidrig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	Cu-Litze blank, nach DIN VDE 0295 Kl. 5
Aderisolation	Polyolefin
Aderkennung	Leistungsadern schwarz mit Aufdruck, Bremspaar weiß und schwarz + grün/gelb
Verseilung	4 Versorgungsadern mit einem geschirmten Bremspaar (nur bei Bedarf) um einen zentralen Kernfüller verseilt
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PVC Mantel
Mantelfarbe	orange, ähnl. RAL 2003

Technische Eigenschaften

Nennspannung	600/1000 Volt
Prüfspannung	3000 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 5
Mindestbiegeraduis (fest verlegt)	10x Außendurchmesser
Temperaturbereich (bewegt)	0°C bis +60°C (bewegt)
Temperaturbereich (fest verlegt)	-20°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-5CA05-….	45091-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G1,5) │ 20851	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX5002-5CA15-….	45092-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G2,5) │ 20852	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX5002-5CA28-….	45093-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G1,5) │ 20851	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5CA38-….	45094-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G2,5) │ 20852	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5CA48-….	45722-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G4) │ 20997	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5CA58-….	45095-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G6) │ 24842	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5CA68-….	45723-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G10,0) │ 20420	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5CA85-….	45724-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G1,5) │ 20851	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5CN05-….	45032-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G1,5) │ 20851	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX5002-5CQ15-….	45031-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G2,5) │ 20852	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX5002-5CQ28-….	45725-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G1,5) │ 20851	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5CQ38-….	45726-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G2,5) │ 20852	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5CQ48-….	45727-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G4) │ 20997	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5CQ58-….	45728-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G6) │ 24842	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5CQ68-….	44523-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G10,0) │ 20420	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5DA05-….	44947-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20722	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX5002-5DA15-….	45114-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20812	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX5002-5DA28-….	45729-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20722	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5DA38-….	45115-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20812	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5DA48-….	45117-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G4+(2x1,5)] │ 20996	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5DA58-….	45119-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G6+(2x1,50)] │ 20928	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5DA68-….	45730-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G10+(2x1,50)] │ 24886	Leistungskupplung M40 (Gr. 1,5) 6 pol.

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-5DA85-….	45731-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20722	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5DN05-….	44979-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20722	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX5002-5DQ15-….	45732-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20812	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX5002-5DQ28-….	45733-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20722	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5DQ38-….	45120-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20812	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5DQ48-….	45121-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G4+(2x1,5)] │ 20996	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5DQ58-….	45122-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G6+(2x1,50)] │ 20928	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX5002-5DQ68-….	45734-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G10+(2x1,50)] │ 24886	Leistungskupplung M40 (Gr. 1,5) 6 pol.

6FX5002 – Leistungskabel für S120 COMBI

Flammwidrig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	Cu-Litze blank, nach DIN VDE 0295 Kl. 5
Aderisolation	Polyolefin
Aderkennung	Leistungsadern schwarz mit Aufdruck, Bremspaar weiß und schwarz + grün/gelb
Verseilung	4 Versorgungsadern mit einem geschirmten Bremspaar (nur bei Bedarf) um einen zentralen Kernfüller verseilt
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PVC Mantel
Mantelfarbe	orange, ähnl. RAL 2003

Technische Eigenschaften

Nennspannung	600/1000 Volt
Prüfspannung	3000 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 5
Mindestbiegeraduis (fest verlegt)	10x Außendurchmesser
Temperaturbereich (bewegt)	0°C bis +60°C (bewegt)
Temperaturbereich (fest verlegt)	-20°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-5CF10-….	45581-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G1,5) │ 20851	offenes Ende
6FX5002-5CF11-….	45582-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G2,5) │ 20852	offenes Ende
6FX5002-5CF12-….	45583-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G4) │ 20997	offenes Ende
6FX5002-5CF13-….	45584-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	(4G10,0) │ 20420	offenes Ende
6FX5002-5CF14-….	45585-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G1,5) │ 20851	offenes Ende
6FX5002-5DF10-….	45586-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20722	Aderendhülsen, Ringkabelschuh + Steckblock
6FX5002-5DF14-….	45587-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20722	Aderendhülsen, Ringkabelschuh + Steckblock

6FX5002 – Leistungskabel für S120 über SMxxx

Flammwidrig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	Cu-Litze blank, nach DIN VDE 0295 Kl. 5
Aderisolation	Polyolefin
Aderkennung	Leistungsadern schwarz mit Aufdruck, Bremspaar weiß und schwarz + grün/gelb
Verseilung	4 Versorgungsadern mit einem geschirmten Bremspaar (nur bei Bedarf) um einen zentralen Kernfüller verseilt
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PVC Mantel
Mantelfarbe	orange, ähnl. RAL 2003

Technische Eigenschaften

Nennspannung	600/1000 Volt
Prüfspannung	3000 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 5
Mindestbiegeraduis (fest verlegt)	10x Außendurchmesser
Temperaturbereich (bewegt)	0°C bis +60°C (bewegt)
Temperaturbereich (fest verlegt)	-20°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-5CE02-….	45680-…	Ringkabelschuh + EMV-Verschraubung	(4G2,5) │ 20852	Aderendhülsen
6FX5002-5CE04-….	45681-…	Ringkabelschuh + EMV-Verschraubung	(4G4) │ 20997	Aderendhülsen
6FX5002-5CE06-….	45682-…	Ringkabelschuh + EMV-Verschraubung	(4G6) │ 24842	Aderendhülsen
6FX5002-5CR10-….	45683-…	Ringkabelschuh + EMV-Verschraubung	(4G2,5) │ 20852	offenes Ende
6FX5002-5CR11-….	45684-…	Ringkabelschuh + EMV-Verschraubung	(4G2,5) │ 20852	offenes Ende
6FX5002-5CR20-….	45685-…	Ringkabelschuh + EMV-Verschraubung	(4G4) │ 20997	offenes Ende
6FX5002-5CR21-….	45686-…	Ringkabelschuh + EMV-Verschraubung	(4G4) │ 20997	offenes Ende
6FX5002-5CR41-….	45687-…	Ringkabelschuh + EMV-Verschraubung	(4G6) │ 24842	offenes Ende
6FX5002-5CR42-….	45688-…	Ringkabelschuh + EMV-Verschraubung	(4G10,0) │ 20420	offenes Ende
6FX5002-5CR43-….	45689-…	Ringkabelschuh + EMV-Verschraubung	(4G10,0) │ 20420	offenes Ende
6FX5002-5CR52-….	45690-…	Ringkabelschuh + EMV-Verschraubung	(4G16,0) │ 24859	offenes Ende
6FX5002-5CR53-….	45691-…	Ringkabelschuh + EMV-Verschraubung	(4G16,0) │ 24859	offenes Ende
6FX5002-5DA30-….	45601-…	Leistungsstecker M17 (Gr. 0,5) 7 pol. Speedtec	[4G1,5+(2x1,5)] │ 20722	offenes Ende

6FX5002 – Leistungskabel für S120 Power Module

Flammwidrig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	Cu-Litze blank, nach DIN VDE 0295 Kl. 5
Aderisolation	Polyolefin
Aderkennung	Leistungsadern schwarz mit Aufdruck, Bremspaar weiß und schwarz + grün/gelb
Verseilung	4 Versorgungsadern mit einem geschirmten Bremspaar (nur bei Bedarf) um einen zentralen Kernfüller verseilt
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PVC Mantel
Mantelfarbe	orange, ähnl. RAL 2003

Technische Eigenschaften

Nennspannung	600/1000 Volt
Prüfspannung	3000 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 5
Mindestbiegeraduis (fest verlegt)	10x Außendurchmesser
Temperaturbereich (bewegt)	0°C bis +60°C (bewegt)
Temperaturbereich (fest verlegt)	-20°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-5CG01-….	45097-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G1,5) │ 20851	offenes Ende
6FX5002-5CG10-….	43482-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G1,5) │ 20851	offenes Ende
6FX5002-5CG11-….	45659-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G2,5) │ 20852	offenes Ende
6FX5002-5CG12-….	45660-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G2,5) │ 20852	offenes Ende
6FX5002-5CG13-….	45661-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	(4G10,0) │ 20420	offenes Ende
6FX5002-5CG21-….	45662-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G1,5) │ 20851	offenes Ende
6FX5002-5CG22-….	44970-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G1,5) │ 20851	offenes Ende
6FX5002-5CG23-….	45208-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	(4G16,0) │ 24859	offenes Ende
6FX5002-5CG31-….	45278-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G2,5) │ 20852	offenes Ende
6FX5002-5CG32-….	45322-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G2,5) │ 20852	offenes Ende
6FX5002-5CG41-….	45098-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G4) │ 20997	offenes Ende
6FX5002-5CG42-….	45663-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G4) │ 20997	offenes Ende
6FX5002-5CG51-….	45664-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G6) │ 24842	offenes Ende
6FX5002-5CG52-….	44781-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G6) │ 24842	offenes Ende
6FX5002-5CG61-….	45665-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G10,0) │ 20420	offenes Ende
6FX5002-5CG62-….	45666-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G10,0) │ 20420	offenes Ende
6FX5002-5DG01-….	44954-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20722	offenes Ende
6FX5002-5DG10-….	44978-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20722	offenes Ende
6FX5002-5DG11-….	45667-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20812	offenes Ende
6FX5002-5DG12-….	44907-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20812	offenes Ende
6FX5002-5DG13-….	45668-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G10+(2x1,50)] │ 24886	offenes Ende
6FX5002-5DG21-….	45669-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20722	offenes Ende

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-5DG22-….	45670-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20722	offenes Ende
6FX5002-5DG23-….	45671-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G16,0+(2x1,50)] │ 20221	offenes Ende
6FX5002-5DG31-….	45672-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20812	offenes Ende
6FX5002-5DG32-….	45673-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20812	offenes Ende
6FX5002-5DG33-….	45674-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G25,0+(2x1,50)] │ 20222	offenes Ende
6FX5002-5DG41-….	45520-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G4+(2x1,5)] │ 20996	offenes Ende
6FX5002-5DG42-….	45675-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G4+(2x1,5)] │ 20996	offenes Ende
6FX5002-5DG43-….	44672-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G35+(2x1,50)] │ 24793	offenes Ende
6FX5002-5DG51-….	45676-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G6+(2x1,50)] │ 20928	offenes Ende
6FX5002-5DG52-….	45677-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G6+(2x1,50)] │ 20928	offenes Ende
6FX5002-5DG53-….	45678-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G50+(2x1,50)] │ 25516	offenes Ende
6FX5002-5DG61-….	45679-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G10,0) │ 20420	offenes Ende
6FX5002-5DG62-….	44844-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G10,0) │ 20420	offenes Ende

6FX5002 – Leistungskabel für S120 Motor Module

Flammwidrig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	Cu-Litze blank, nach DIN VDE 0295 Kl. 5
Aderisolation	Polyolefin
Aderkennung	Leistungsadern schwarz mit Aufdruck, Bremspaar weiß und schwarz + grün/gelb
Verseilung	4 Versorgungsadern mit einem geschirmten Bremspaar (nur bei Bedarf) um einen zentralen Kernfüller verseilt
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PVC Mantel
Mantelfarbe	orange, ähnl. RAL 2003

Technische Eigenschaften

Nennspannung	600/1000 Volt
Prüfspannung	3000 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 5
Mindestbiegeraduis (fest verlegt)	10x Außendurchmesser
Temperaturbereich (bewegt)	0°C bis +60°C (bewegt)
Temperaturbereich (fest verlegt)	-20°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-5CN01-….	40385-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G1,5) │ 20851	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CN11-….	43472-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G2,5) │ 20852	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CN21-….	45614-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G1,5) │ 20851	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CN31-….	45100-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G2,5) │ 20852	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CN41-….	42157-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G4) │ 20997	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CN51-….	44898-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G6) │ 24842	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CN54-….	45101-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G6) │ 24842	Ringkabelschuh
6FX5002-5CN61-….	45615-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G10,0) │ 20420	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CN64-….	44503-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G10,0) │ 20420	Ringkabelschuh
6FX5002-5CP10-….	45616-…	Ringkabelschuh + EMV-Verschraubung	(4G2,5) │ 20852	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CP11-….	45617-…	Ringkabelschuh + EMV-Verschraubung	(4G2,5) │ 20852	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CP20-….	45618-…	Ringkabelschuh + EMV-Verschraubung	(4G4) │ 20997	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CP21-….	45619-…	Ringkabelschuh + EMV-Verschraubung	(4G4) │ 20997	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CP41-….	45620-…	Ringkabelschuh + EMV-Verschraubung	(4G10,0) │ 20420	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CP42-….	45621-…	Ringkabelschuh + EMV-Verschraubung	(4G10,0) │ 20420	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CS01-….	44536-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G1,5) │ 20851	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CS02-….	45622-…	offenes Ende	(4G1,5) │ 20851	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CS11-….	44736-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G2,5) │ 20852	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CS12-….	45623-…	offenes Ende	(4G2,5) │ 20852	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CS13-….	45624-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	(4G10,0) │ 20420	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CS14-….	45103-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	(4G10,0) │ 20420	Ringkabelschuh
6FX5002-5CS21-….	40982-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G1,5) │ 20851	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-5CS23-….	44775-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	(4G16,0) │ 24859	Ringkabelschuh
6FX5002-5CS24-….	45625-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G16,0) │ 24859	Ringkabelschuh
6FX5002-5CS31-….	44584-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G2,5) │ 20852	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CS41-….	45108-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G4) │ 20997	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CS42-….	45626-…	offenes Ende	(4G4) │ 20997	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CS51-….	45110-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G6) │ 24842	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CS52-….	45627-…	offenes Ende	(4G6) │ 24842	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CS54-….	45628-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G6) │ 24842	Ringkabelschuh
6FX5002-5CS61-….	45112-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G10,0) │ 20420	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CS62-….	45629-…	offenes Ende	(4G10,0) │ 20420	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5CS64-….	45113-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G10,0) │ 20420	Ringkabelschuh
6FX5002-5DA20-….	45630-…	Leistungsstecker M17 (Gr. 0,5) 7 pol. Speedtec	[4G1,5+(2x1,5)] │ 20722	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DN01-….	40485-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20722	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DN11-….	43381-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20812	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DN20-….	45631-…	Leistungsstecker M17 (Gr. 0,5) 7 pol. Speedtec	[4G1,5+(2x1,5)] │ 20722	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DN21-….	44802-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20722	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DN30-….	45632-…	Leistungsstecker M17 (Gr. 0,5) 7 pol. Speedtec	[4G1,5+(2x1,5)] │ 20722	offenes Ende
6FX5002-5DN31-….	43382-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20812	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DN41-….	44516-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G4+(2x1,5)] │ 20996	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DN51-….	43383-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G6+(2x1,50)] │ 20928	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DN54-….	45194-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G6+(2x1,50)] │ 20928	Ringkabelschuh
6FX5002-5DN61-….	45633-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G10+(2x1,50)] │ 24886	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX5002-5DN64-….	40983-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G10+(2x1,50)] │ 24886	Ringkabelschuh
6FX5002-5DS01-….	43398-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20722	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DS11-….	43379-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20812	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DS13-….	45634-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G10+(2x1,50)] │ 24886	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DS14-….	44983-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G10+(2x1,50)] │ 24886	Ringkabelschuh
6FX5002-5DS21-….	45123-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20722	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DS23-….	45124-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G16,0+(2x1,50)] │ 20221	Ringkabelschuh
6FX5002-5DS31-….	44942-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20812	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DS41-….	44579-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G4+(2x1,5)] │ 20996	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DS51-….	45127-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G6+(2x1,50)] │ 20928	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DS54-….	45635-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G6+(2x1,50)] │ 20928	Ringkabelschuh
6FX5002-5DS61-….	45636-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G10+(2x1,50)] │ 24886	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX5002-5DS64-….	45637-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G10+(2x1,50)] │ 24886	Ringkabelschuh

6FX8002 – Verlängerung für Leistungskabel

Diese hochwertige konfektionierte Servomotorleitung wird speziell für Applikationen mit bewegtem Einsatz hergestellt. Der spezielle PUR-Außenmantel lässt den Einsatz in einer Vielzahl von industriellen Umgebungen des allgemeinen Maschinen- und Anlagenbaus zu.

Ölbeständig // Halogenfrei // Flammwidrig // Schleppkettenfähig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	Cu-Litze blank, nach DIN VDE 0295 Kl. 6
Aderisolation	Spezial Thermoplast
Aderkennung	Leistungsadern schwarz mit Aufdruck, Bremspaar weiß und schwarz + grün/gelb
Verseilung	4 Versorgungsadern mit einem geschirmten Bremspaar (nur bei Bedarf) um einen zentralen Kernfüller verseilt
Bandierung	Vlies-Folie
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PUR Mantel
Mantelfarbe	orange, ähnl. RAL 2003

Technische Eigenschaften

Nennspannung	600/1000 Volt
Prüfspannung	3000 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 6
Mindestbiegeradius (bewegt)	7,5x Außendurchmesser
Beschleunigung	max. 10 m/sec²
Temperaturbereich (bewegt)	-20°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-5CA05-….	40509-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G1,5) │ 20208	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX8002-5CA15-….	40345-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G2,5) │ 20209	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX8002-5CA28-….	40609-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G1,5) │ 20208	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5CA38-….	44621-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G2,5) │ 20209	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5CA48-….	43323-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G4) │ 20210	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5CA58-….	40873-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G6) │ 20211	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5CA68-….	45025-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G10,0) │ 20212	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5CA85-….	45859-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G1,5) │ 20208	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5CN05-….	41057-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G1,5) │ 20208	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX8002-5CQ15-….	42113-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G2,5) │ 20209	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX8002-5CQ28-….	45860-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G1,5) │ 20208	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5CQ38-….	44573-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G2,5) │ 20209	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5CQ48-….	44572-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G4) │ 20210	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5CQ58-….	45219-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G6) │ 20211	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5CQ68-….	44830-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G10,0) │ 20212	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5DA05-….	40237-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20203	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX8002-5DA15-….	40508-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20204	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX8002-5DA28-….	45861-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20203	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5DA38-….	40353-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20204	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5DA48-….	40876-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G4+(2x1,5)] │ 20202	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5DA58-….	40932-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G6+(2x1,50)] │ 20213	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5DA68-….	45862-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G10+(2x1,50)] │ 20214	Leistungskupplung M40 (Gr. 1,5) 6 pol.

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-5DA85-….	45863-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20203	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5DN05-….	43157-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX8002-5DQ15-….	43384-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20204	Leistungskupplung M23 (Gr. 1) 6 pol.
6FX8002-5DQ28-….	44828-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5DQ38-….	43165-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20204	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5DQ48-….	43162-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G4+(2x1,5)] │ 20202	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5DQ58-….	43161-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G6+(2x1,50)] │ 20213	Leistungskupplung M40 (Gr. 1,5) 6 pol.
6FX8002-5DQ68-….	44845-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G10+(2x1,50)] │ 20214	Leistungskupplung M40 (Gr. 1,5) 6 pol.

6FX8002 – Verlängerung für Signalkabel

Ölbeständig // Halogenfrei // Flammwidrig // Schleppkettenfähig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Aderisolation	Spezial Thermoplast
Aderkennung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Verseilung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Bandierung	Vlies-Folie
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PUR Mantel
Mantelfarbe	grün, ähnl. RAL 6018

Technische Eigenschaften

Nennspannung	30 bzw. 300 Volt (je nach UL Style)
Prüfspannung	1500 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 6 bzw. IEC
Mindestbiegeradius (bewegt)	7,5x Außendurchmesser
Beschleunigung	max. 10 m/sec²
Temperaturbereich (bewegt)	-20°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-2AD04-….	40722-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	Signalkupplung M23 17 pol.
6FX8002-2AH04-….	45348-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	Signalkupplung M23 12 pol.
6FX8002-2CA34-….	40410-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	Signalkupplung M23 17 pol.
6FX8002-2CA54-….	45441-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	Signalkupplung M23 17 pol.
6FX8002-2CA88-….	45020-…	Signalstecker M23 12 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	Signalkupplung M23 12 pol.
6FX8002-2CB54-….	40356-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	Signalkupplung M23 12 pol.
6FX8002-2CE07-….	45864-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CF04-….	43271-…	Signalstecker M23 12 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	Signalkupplung M23 12 pol.
6FX8002-2CM04-….	45865-…	Signalstecker M23 17 pol. Überwurf, gewinkelt	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	Signalkupplung M23 17 pol.
6FX8002-2CQ34-….	45866-…	Signalstecker M23 17 pol. Speedtec	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	Signalkupplung M23 17 pol.
6FX8002-2EQ14-….	40281-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	Signalkupplung M23 17 pol.
6FX8002-2EQ34-….	45335-…	Signalstecker M23 17 pol. Speedtec	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	Signalkupplung M23 17 pol.

6FX8002 – Signalkabel für SINAMICS S120 über SMxxx

Ölbeständig // Halogenfrei // Flammwidrig // Schleppkettenfähig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Aderisolation	Spezial Thermoplast
Aderkennung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Verseilung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Bandierung	Vlies-Folie
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PUR Mantel
Mantelfarbe	grün, ähnl. RAL 6018

Technische Eigenschaften

Nennspannung	30 bzw. 300 Volt (je nach UL Style)
Prüfspannung	1500 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 6 bzw. IEC
Mindestbiegeradius (bewegt)	7,5x Außendurchmesser
Beschleunigung	max. 10 m/sec²
Temperaturbereich (bewegt)	-20°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-2AH00-….	44671-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	offenes Ende
6FX8002-2AH11-….	45751-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	Signalkupplung M23 12 pol.
6FX8002-2BA00-….	45850-…	Rundstecker 7 pol.	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CA11-….	40943-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Buchse
6FX8002-2CA12-….	45744-…	offenes Ende	(4x2x0,38+4x0,50) │ 20233	Signalstecker M23 12 pol. Überwurf
6FX8002-2CA15-….	43002-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Buchse
6FX8002-2CA20-….	45851-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX8002-2CA31-….	40203-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX8002-2CA80-….	40494-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX8002-2CC06-….	45852-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CC11-….	45041-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CD01-….	43119-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CD24-….	45853-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CF02-….	40229-…	Signalstecker M23 12 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX8002-2CF06-….	45854-…	Signalstecker M23 12 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX8002-2CG00-….	40995-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 25 pol. Buchse
6FX8002-2CH00-….	40723-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX8002-2CQ31-….	45855-…	Signalstecker M23 17 pol. Speedtec	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX8002-2CQ80-….	45856-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX8002-2CR00-….	45857-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2EQ10-….	40234-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX8002-2EQ31-….	42107-…	Signalstecker M23 17 pol. Speedtec	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-2EQ88-….	45858-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	Signalkupplung M23 17 pol.

6FX8002 – Signalkabel für SIMODRIVE 611

Ölbeständig // Halogenfrei // Flammwidrig // Schleppkettenfähig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Aderisolation	Spezial Thermoplast
Aderkennung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Verseilung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Bandierung	Vlies-Folie
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PUR Mantel
Mantelfarbe	grün, ähnl. RAL 6018

Technische Eigenschaften

Nennspannung	30 bzw. 300 Volt (je nach UL Style)
Prüfspannung	1500 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 6 bzw. IEC
Mindestbiegeradius (bewegt)	7,5x Außendurchmesser
Beschleunigung	max. 10 m/sec²
Temperaturbereich (bewegt)	-20°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-2AD00-….	41113-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Buchse
6FX8002-2AL00-….	45844-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CA21-….	40999-…	Signalstecker M23 8+1 pol. Überwurf	[3x(2x0,14)+2x0,50] │ 20313	D-Sub 15 pol. Buchse
6FX8002-2CA41-….	45522-…	Signalstecker M23 8+1 pol. Überwurf	[3x(2x0,14)+2x0,50] │ 20313	Signalkupplung M23 8+1 pol.
6FX8002-2CA61-….	45845-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Stift mit Schiebeverriegelung
6FX8002-2CB51-….	45846-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	Signalkupplung M23 12 pol.
6FX8002-2CC12-….	45847-…	offenes Ende	(4x2x0,38+4x0,50) │ 20233	Signalstecker M23 12 pol. Überwurf
6FX8002-2CC71-….	44994-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 25 pol. Stift
6FX8002-2CJ00-….	45848-…	D-Sub 15 pol. Buchse mit Schiebeverriegelung	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CM00-….	45849-…	Signalstecker M23 17 pol. Überwurf, gewinkelt	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Buchse mit Schiebeverriegelung

6FX8002 – Signalkabel DRIVE-CLIQUE

Ölbeständig // Halogenfrei // Flammwidrig // Schleppkettenfähig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Aderisolation	Polyolefin
Aderkennung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Verseilung	auf Nachfrage erhalten Sie ein detailliertes Datenblatt
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PUR Mantel
Mantelfarbe	grün, ähnl. RAL 6018

Technische Eigenschaften

Nennspannung	30 bzw. 300 Volt (je nach UL Style)
Prüfspannung	1500 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 5 bzw. IEC
Mindestbiegeraduis (fest verlegt)	7,5x Außendurchmesser
Temperaturbereich (bewegt)	-20°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
DRIVE-CLIQUE
6FX8002-1DC00-….	44829-…	Signalstecker RJ45 IP20	(2x2x0,15+2x0,34) │ 20219	Signalstecker RJ45 IP20
6FX8002-1DC20-….	45843-…	Signalstecker RJ45 IP67	(2x2x0,15+2x0,34) │ 20219	Signalstecker RJ45 IP67
6FX8002-2DC00-….	40621-…	Signalstecker RJ45 IP20	(2x2x0,15+2x0,34) │ 20219	Signalstecker RJ45 IP20
6FX8002-2DC10-….	40265-…	Signalstecker RJ45 IP67	(2x2x0,15+2x0,34) │ 20219	Signalstecker RJ45 IP20
6FX8002-2DC20-….	40267-…	Signalstecker RJ45 IP67	(2x2x0,15+2x0,34) │ 20219	Signalstecker RJ45 IP67
6FX8002-2DC30-….	41135-…	Signalstecker M12 8 pol Überwurf	(2x2x0,15+2x0,34) │ 20219	Signalstecker RJ45 IP20
6FX8002-2DC34-….	45837-…	Signalstecker M12 8 pol Überwurf	(2x2x0,15+2x0,34) │ 20219	Signalkupplung M12 8 pol.
6FX8002-2DC36-….	45282-…	Signalstecker M12 8 pol Überwurf	(2x2x0,15+2x0,34) │ 20219	Signalstecker RJ45 IP67
6FX8002-2DC40-….	45492-…	Signalstecker M17 (Gr. 0,5) 10 pol. Speedtec	(2x2x0,15+2x0,34) │ 20219	Signalstecker RJ45 IP20
6FX8002-2DC42-….	45746-…	Signalstecker RJ45 IP67	(2x2x0,15+2x0,34) │ 20219	Signalkupplung M17 (Gr. 0,5) 10 pol.
6FX8002-2DC44-….	45838-…	Signalstecker M17 (Gr. 0,5) 10 pol. Speedtec	(2x2x0,15+2x0,34) │ 20219	Signalkupplung M17 (Gr. 0,5) 10 pol.
6FX8002-2DC46-….	45839-…	Signalstecker M12 8 pol Überwurf	(2x2x0,15+2x0,34) │ 20219	Signalkupplung M17 (Gr. 0,5) 10 pol.
6FX8002-2DC48-….	45840-…	Signalstecker RJ45 IP67	(2x2x0,15+2x0,34) │ 20219	Signalstecker M17 (Gr. 0,5) 10 pol. Speedtec
6FX8002-2DD40-….	45841-…	Signalstecker M17 (Gr. 0,5) 10 pol. Speedtec	(2x2x0,15+2x0,34) │ 20219	Signalstecker RJ45 IP20
6FX8002-2DD44-….	45519-…	Signalstecker M17 (Gr. 0,5) 10 pol. Speedtec	(2x2x0,15+2x0,34) │ 20219	Signalkupplung M17 (Gr. 0,5) 10 pol.
6FX8002-2DD48-….	45842-…	Signalstecker RJ45 IP67	(2x2x0,15+2x0,34) │ 20219	Signalstecker M17 (Gr. 0,5) 10 pol. Überwurf
SIMODRIVE 611
6FX8002-2AD00-….	41113-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Buchse
6FX8002-2AL00-….	45844-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CA21-….	40999-…	Signalstecker M23 8+1 pol. Überwurf	[3x(2x0,14)+2x0,50] │ 20313	D-Sub 15 pol. Buchse
6FX8002-2CA41-….	45522-…	Signalstecker M23 8+1 pol. Überwurf	[3x(2x0,14)+2x0,50] │ 20313	Signalkupplung M23 8+1 pol.

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-2CA61-….	45845-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Stift mit Schiebeverriegelung
6FX8002-2CB51-….	45846-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	Signalkupplung M23 12 pol.
6FX8002-2CC12-….	45847-…	offenes Ende	(4x2x0,38+4x0,50) │ 20233	Signalstecker M23 12 pol. Überwurf
6FX8002-2CC71-….	44994-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 25 pol. Stift
6FX8002-2CJ00-….	45848-…	D-Sub 15 pol. Buchse mit Schiebeverriegelung	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CM00-….	45849-…	Signalstecker M23 17 pol. Überwurf, gewinkelt	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Buchse mit Schiebeverriegelung
SINAMICS S120 über SMxxx
6FX8002-2AH00-….	44671-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	offenes Ende
6FX8002-2AH11-….	45751-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	Signalkupplung M23 12 pol.
6FX8002-2BA00-….	45850-…	Rundstecker 7 pol.	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CA11-….	40943-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Buchse
6FX8002-2CA12-….	45744-…	offenes Ende	(4x2x0,38+4x0,50) │ 20233	Signalstecker M23 12 pol. Überwurf
6FX8002-2CA15-….	43002-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 15 pol. Buchse
6FX8002-2CA20-….	45851-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX8002-2CA31-….	40203-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX8002-2CA80-….	40494-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX8002-2CC06-….	45852-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CC11-….	45041-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CD01-….	43119-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CD24-….	45853-…	Signalstecker M23 17 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2CF02-….	40229-…	Signalstecker M23 12 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX8002-2CF06-….	45854-…	Signalstecker M23 12 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-2CG00-….	40995-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 25 pol. Buchse
6FX8002-2CH00-….	40723-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX8002-2CQ31-….	45855-…	Signalstecker M23 17 pol. Speedtec	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX8002-2CQ80-….	45856-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+2x0,50] │ 20215	D-Sub 25 pol. Buchse
6FX8002-2CR00-….	45857-…	Signalstecker M23 12 pol. Überwurf	(4x2x0,38+4x0,50) │ 20233	D-Sub 15 pol. Stift
6FX8002-2EQ10-….	40234-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX8002-2EQ31-….	42107-…	Signalstecker M23 17 pol. Speedtec	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	D-Sub 25 pol. Buchse
6FX8002-2EQ88-….	45858-…	Signalstecker M23 17 pol. Überwurf	[3x(2x0,14)+4x0,14+4x0,23+2x0,50] │ 20216	Signalkupplung M23 17 pol.

6FX8002 – Leistungskabel für SINAMICS S120 über SMxxx

Ölbeständig // Halogenfrei // Flammwidrig // Schleppkettenfähig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	Cu-Litze blank, nach DIN VDE 0295 Kl. 6
Aderisolation	Spezial Thermoplast
Aderkennung	Leistungsadern schwarz mit Aufdruck, Bremspaar weiß und schwarz + grün/gelb
Verseilung	4 Versorgungsadern mit einem geschirmten Bremspaar (nur bei Bedarf) um einen zentralen Kernfüller verseilt
Bandierung	Vlies-Folie
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PUR Mantel
Mantelfarbe	orange, ähnl. RAL 2003

Technische Eigenschaften

Nennspannung	600/1000 Volt
Prüfspannung	3000 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 6
Mindestbiegeradius (bewegt)	7,5x Außendurchmesser
Beschleunigung	max. 10 m/sec²
Temperaturbereich (bewegt)	-20°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-5CE02-….	45828-…	Ringkabelschuh + EMV-Verschraubung	(4G2,5) │ 20209	Aderendhülsen
6FX8002-5CE04-….	45829-…	Ringkabelschuh + EMV-Verschraubung	(4G4) │ 20210	Aderendhülsen
6FX8002-5CE06-….	45830-…	Ringkabelschuh + EMV-Verschraubung	(4G6) │ 20211	Aderendhülsen
6FX8002-5CR10-….	45831-…	Ringkabelschuh + EMV-Verschraubung	(4G2,5) │ 20209	offenes Ende
6FX8002-5CR11-….	45832-…	Ringkabelschuh + EMV-Verschraubung	(4G2,5) │ 20209	offenes Ende
6FX8002-5CR20-….	45833-…	Ringkabelschuh + EMV-Verschraubung	(4G4) │ 20210	offenes Ende
6FX8002-5CR21-….	45834-…	Ringkabelschuh + EMV-Verschraubung	(4G4) │ 20210	offenes Ende
6FX8002-5CR41-….	45835-…	Ringkabelschuh + EMV-Verschraubung	(4G6) │ 20211	offenes Ende
6FX8002-5CR42-….	45051-…	Ringkabelschuh + EMV-Verschraubung	(4G10,0) │ 20212	offenes Ende
6FX8002-5CR43-….	45836-…	Ringkabelschuh + EMV-Verschraubung	(4G10,0) │ 20212	offenes Ende
6FX8002-5CR52-….	44805-…	Ringkabelschuh + EMV-Verschraubung	(4G16,0) │ 20312	offenes Ende
6FX8002-5CR53-….	45174-…	Ringkabelschuh + EMV-Verschraubung	(4G16,0) │ 20312	offenes Ende
6FX8002-5DA30-….	45771-…	Leistungsstecker M17 (Gr. 0,5) 7 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	offenes Ende

6FX8002 – Leistungskabel für S120 Power Modules Blocksize

Ölbeständig // Halogenfrei // Flammwidrig // Schleppkettenfähig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	Cu-Litze blank, nach DIN VDE 0295 Kl. 6
Aderisolation	Spezial Thermoplast
Aderkennung	Leistungsadern schwarz mit Aufdruck, Bremspaar weiß und schwarz + grün/gelb
Verseilung	4 Versorgungsadern mit einem geschirmten Bremspaar (nur bei Bedarf) um einen zentralen Kernfüller verseilt
Bandierung	Vlies-Folie
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PUR Mantel
Mantelfarbe	orange, ähnl. RAL 2003

Technische Eigenschaften

Nennspannung	600/1000 Volt
Prüfspannung	3000 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 6
Mindestbiegeradius (bewegt)	7,5x Außendurchmesser
Beschleunigung	max. 10 m/sec²
Temperaturbereich (bewegt)	-20°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-5CG01-….	40956-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G1,5) │ 20208	offenes Ende
6FX8002-5CG10-….	45024-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G1,5) │ 20208	offenes Ende
6FX8002-5CG11-….	45819-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G2,5) │ 20209	offenes Ende
6FX8002-5CG12-….	44637-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G2,5) │ 20209	offenes Ende
6FX8002-5CG13-….	45820-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	(4G10,0) │ 20212	offenes Ende
6FX8002-5CG21-….	45821-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G1,5) │ 20208	offenes Ende
6FX8002-5CG22-….	45747-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G1,5) │ 20208	offenes Ende
6FX8002-5CG23-….	45750-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	(4G16,0) │ 20312	offenes Ende
6FX8002-5CG31-….	45524-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G2,5) │ 20209	offenes Ende
6FX8002-5CG32-….	45323-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G2,5) │ 20209	offenes Ende
6FX8002-5CG41-….	42998-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G4) │ 20210	offenes Ende
6FX8002-5CG42-….	45822-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G4) │ 20210	offenes Ende
6FX8002-5CG51-….	45823-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G6) │ 20211	offenes Ende
6FX8002-5CG52-….	45321-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G6) │ 20211	offenes Ende
6FX8002-5CG61-….	45497-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G10,0) │ 20212	offenes Ende
6FX8002-5CG62-….	45320-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G10,0) │ 20212	offenes Ende
6FX8002-5DG01-….	44580-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20203	offenes Ende
6FX8002-5DG10-….	43492-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	offenes Ende
6FX8002-5DG11-….	43014-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20204	offenes Ende
6FX8002-5DG12-….	45168-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20204	offenes Ende
6FX8002-5DG13-….	45496-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G10+(2x1,50)] │ 20214	offenes Ende
6FX8002-5DG21-….	45824-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20203	offenes Ende

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-5DG22-….	45825-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	offenes Ende
6FX8002-5DG23-….	44938-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G16,0+(2x1,50)] │ 20221	offenes Ende
6FX8002-5DG31-….	45525-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20204	offenes Ende
6FX8002-5DG32-….	45826-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20204	offenes Ende
6FX8002-5DG33-….	45283-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G25,0+(2x1,50)] │ 20222	offenes Ende
6FX8002-5DG41-….	45752-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G4+(2x1,5)] │ 20202	offenes Ende
6FX8002-5DG42-….	45827-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G4+(2x1,5)] │ 20202	offenes Ende
6FX8002-5DG43-….	45743-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G35+(2x1,50)] │ 20263	offenes Ende
6FX8002-5DG51-….	44753-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G6+(2x1,50)] │ 20213	offenes Ende
6FX8002-5DG52-….	45310-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G6+(2x1,50)] │ 20213	offenes Ende
6FX8002-5DG53-….	45294-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G50+(2x1,50)] │ 20436	offenes Ende
6FX8002-5DG61-….	44812-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G10,0) │ 20212	offenes Ende
6FX8002-5DG62-….	45745-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G10,0) │ 20212	offenes Ende

6FX8002 – Leistungskabel für S120 Motor Module C-/D-Typ

Ölbeständig // Halogenfrei // Flammwidrig // Schleppkettenfähig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	Cu-Litze blank, nach DIN VDE 0295 Kl. 6
Aderisolation	Spezial Thermoplast
Aderkennung	Leistungsadern schwarz mit Aufdruck, Bremspaar weiß und schwarz + grün/gelb
Verseilung	4 Versorgungsadern mit einem geschirmten Bremspaar (nur bei Bedarf) um einen zentralen Kernfüller verseilt
Bandierung	Vlies-Folie
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PUR Mantel
Mantelfarbe	orange, ähnl. RAL 2003

Technische Eigenschaften

Nennspannung	600/1000 Volt
Prüfspannung	3000 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 6
Mindestbiegeradius (bewegt)	7,5x Außendurchmesser
Beschleunigung	max. 10 m/sec²
Temperaturbereich (bewegt)	-20°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-5CN06-….	41136-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G1,5) │ 20208	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CN16-….	44948-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G2,5) │ 20209	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CN26-….	45017-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G1,5) │ 20208	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CN27-….	45134-…	Leistungsstecker M17 (Gr. 0,5) 7 pol. Speedtec	(4G1,5) │ 20208	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CN36-….	45074-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G2,5) │ 20209	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CN46-….	44708-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G4) │ 20210	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CN56-….	44936-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G6) │ 20211	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CN66-….	45804-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G10,0) │ 20212	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CP17-….	45805-…	Ringkabelschuh + EMV-Verschraubung	(4G2,5) │ 20209	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CP26-….	45806-…	Ringkabelschuh + EMV-Verschraubung	(4G4) │ 20210	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CP27-….	45807-…	Ringkabelschuh + EMV-Verschraubung	(4G4) │ 20210	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CP46-….	45808-…	Ringkabelschuh + EMV-Verschraubung	(4G10,0) │ 20212	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CS06-….	44784-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G1,5) │ 20208	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CS16-….	44783-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G2,5) │ 20209	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CS17-….	45809-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	(4G10,0) │ 20212	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CS26-….	45138-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G1,5) │ 20208	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CS36-….	45139-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G2,5) │ 20209	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CS46-….	45556-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G4) │ 20210	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CS56-….	45141-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G6) │ 20211	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CS66-….	45810-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G10,0) │ 20212	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CW02-….	45811-…	offenes Ende	(4G1,5) │ 20208	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CW12-….	45812-…	offenes Ende	(4G2,5) │ 20209	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-5CW42-….	45813-…	offenes Ende	(4G4) │ 20210	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CW52-….	45814-…	offenes Ende	(4G6) │ 20211	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5CW62-….	45815-…	offenes Ende	(4G10,0) │ 20212	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DN06-….	44728-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DN16-….	44939-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20204	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DN26-….	44804-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DN27-….	45143-…	Leistungsstecker M17 (Gr. 0,5) 7 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DN36-….	44940-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20204	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DN46-….	45075-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G4+(2x1,5)] │ 20202	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DN56-….	44702-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G6+(2x1,50)] │ 20213	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DN66-….	45144-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G10+(2x1,50)] │ 20214	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DS06-….	44789-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20203	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DS16-….	44785-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20204	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DS17-….	45145-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G10+(2x1,50)] │ 20214	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DS26-….	45816-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20203	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DS27-….	45817-…	Leistungsstecker M17 (Gr. 0,5) 7 pol. Überwurf	[4G1,5+(2x1,5)] │ 20203	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DS36-….	45133-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20204	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DS46-….	45076-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G4+(2x1,5)] │ 20202	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DS56-….	45147-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G6+(2x1,50)] │ 20213	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)
6FX8002-5DS66-….	45818-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G10+(2x1,50)] │ 20214	S120 Leistungsstecker 6 pol. (6SL3162-2MB00-0AC0)

6FX8002 – Leistungskabel für S120 Motor Module

Ölbeständig // Halogenfrei // Flammwidrig // Schleppkettenfähig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	Cu-Litze blank, nach DIN VDE 0295 Kl. 6
Aderisolation	Spezial Thermoplast
Aderkennung	Leistungsadern schwarz mit Aufdruck, Bremspaar weiß und schwarz + grün/gelb
Verseilung	4 Versorgungsadern mit einem geschirmten Bremspaar (nur bei Bedarf) um einen zentralen Kernfüller verseilt
Bandierung	Vlies-Folie
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PUR Mantel
Mantelfarbe	orange, ähnl. RAL 2003

Technische Eigenschaften

Nennspannung	600/1000 Volt
Prüfspannung	3000 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 6
Mindestbiegeradius (bewegt)	7,5x Außendurchmesser
Beschleunigung	max. 10 m/sec²
Temperaturbereich (bewegt)	-20°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-5CN01-….	41054-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G1,5) │ 20208	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CN11-….	42112-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G2,5) │ 20209	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CN21-….	44899-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G1,5) │ 20208	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CN31-….	43022-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G2,5) │ 20209	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CN41-….	44570-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G4) │ 20210	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CN51-….	44571-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G6) │ 20211	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CN54-….	43167-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G6) │ 20211	Ringkabelschuh
6FX8002-5CN61-….	45784-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G10,0) │ 20212	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CN64-….	44937-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G10,0) │ 20212	Ringkabelschuh
6FX8002-5CP10-….	45785-…	Ringkabelschuh + EMV-Verschraubung	(4G2,5) │ 20209	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CP11-….	45786-…	Ringkabelschuh + EMV-Verschraubung	(4G2,5) │ 20209	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CP20-….	45787-…	Ringkabelschuh + EMV-Verschraubung	(4G4) │ 20210	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CP21-….	45788-…	Ringkabelschuh + EMV-Verschraubung	(4G4) │ 20210	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CP41-….	45789-…	Ringkabelschuh + EMV-Verschraubung	(4G10,0) │ 20212	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CP42-….	44530-…	Ringkabelschuh + EMV-Verschraubung	(4G10,0) │ 20212	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CS01-….	40207-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G1,5) │ 20208	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CS02-….	45790-…	offenes Ende	(4G1,5) │ 20208	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CS11-….	40346-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G2,5) │ 20209	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CS12-….	45791-…	offenes Ende	(4G2,5) │ 20209	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CS13-….	45792-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	(4G10,0) │ 20212	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CS14-….	43166-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	(4G10,0) │ 20212	Ringkabelschuh
6FX8002-5CS21-….	40608-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G1,5) │ 20208	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-5CS23-….	40507-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	(4G16,0) │ 20312	Ringkabelschuh
6FX8002-5CS24-….	44897-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G16,0) │ 20312	Ringkabelschuh
6FX8002-5CS31-….	40987-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G2,5) │ 20209	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CS41-….	40519-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G4) │ 20210	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CS42-….	45793-…	offenes Ende	(4G4) │ 20210	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CS51-….	40416-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G6) │ 20211	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CS52-….	45794-…	offenes Ende	(4G6) │ 20211	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CS54-….	40709-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G6) │ 20211	Ringkabelschuh
6FX8002-5CS61-….	43059-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G10,0) │ 20212	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CS62-….	45795-…	offenes Ende	(4G10,0) │ 20212	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5CS64-….	43216-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G10,0) │ 20212	Ringkabelschuh
6FX8002-5DA20-….	45796-…	Leistungsstecker M17 (Gr. 0,5) 7 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DN01-….	40728-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DN11-….	43481-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20204	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DN20-….	45797-…	Leistungsstecker M17 (Gr. 0,5) 7 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DN21-….	43048-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DN30-….	45798-…	Leistungsstecker M17 (Gr. 0,5) 7 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	offenes Ende
6FX8002-5DN31-….	42135-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20204	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DN41-….	43163-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G4+(2x1,5)] │ 20202	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DN51-….	43164-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G6+(2x1,50)] │ 20213	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DN54-….	45749-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G6+(2x1,50)] │ 20213	Ringkabelschuh
6FX8002-5DN61-….	45799-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G10+(2x1,50)] │ 20214	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-5DN64-….	45362-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G10+(2x1,50)] │ 20214	Ringkabelschuh
6FX8002-5DS01-….	40262-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20203	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DS11-….	40502-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20204	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DS13-….	45800-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G10+(2x1,50)] │ 20214	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DS14-….	44644-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G10+(2x1,50)] │ 20214	Ringkabelschuh
6FX8002-5DS21-….	40977-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20203	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DS23-….	45748-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G16,0+(2x1,50)] │ 20221	Ringkabelschuh
6FX8002-5DS31-….	40974-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20204	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DS41-….	40814-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G4+(2x1,5)] │ 20202	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DS51-….	43052-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G6+(2x1,50)] │ 20213	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DS54-….	45801-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G6+(2x1,50)] │ 20213	Ringkabelschuh
6FX8002-5DS61-….	45802-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G10+(2x1,50)] │ 20214	S120 Leistungsstecker 6 pol. (ähnl. 6SL3162-2MA00-0AA0)
6FX8002-5DS64-….	45803-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G10+(2x1,50)] │ 20214	Ringkabelschuh

6FX8002 – Leistungskabel für SIMODRIVE 611

Ölbeständig // Halogenfrei // Flammwidrig // Schleppkettenfähig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	Cu-Litze blank, nach DIN VDE 0295 Kl. 6
Aderisolation	Spezial Thermoplast
Aderkennung	Leistungsadern schwarz mit Aufdruck, Bremspaar weiß und schwarz + grün/gelb
Verseilung	4 Versorgungsadern mit einem geschirmten Bremspaar (nur bei Bedarf) um einen zentralen Kernfüller verseilt
Bandierung	Vlies-Folie
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PUR Mantel
Mantelfarbe	orange, ähnl. RAL 2003

Technische Eigenschaften

Nennspannung	600/1000 Volt
Prüfspannung	3000 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 6
Mindestbiegeradius (bewegt)	7,5x Außendurchmesser
Beschleunigung	max. 10 m/sec²
Temperaturbereich (bewegt)	-20°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-5CA01-….	40235-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G1,5) │ 20208	Aderendhülsen + Ringkabelschuh
6FX8002-5CA11-….	43018-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	(4G2,5) │ 20209	Aderendhülsen + Ringkabelschuh
6FX8002-5CA21-….	40246-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G1,5) │ 20208	Aderendhülsen + Ringkabelschuh
6FX8002-5CA31-….	44534-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G2,5) │ 20209	Aderendhülsen + Ringkabelschuh
6FX8002-5CA41-….	40478-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G4) │ 20210	Aderendhülsen + Ringkabelschuh
6FX8002-5CA51-….	41115-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G6) │ 20211	Aderendhülsen + Ringkabelschuh
6FX8002-5CA61-….	45198-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	(4G10,0) │ 20212	Aderendhülsen + Ringkabelschuh
6FX8002-5CC16-….	45760-…	Ringkabelschuh + EMV-Verschraubung	(4G16,0) │ 20312	Aderendhülsen + Ringkabelschuh
6FX8002-5CC25-….	45761-…	Ringkabelschuh + EMV-Verschraubung	(4G25) │ 20328	Aderendhülsen + Ringkabelschuh
6FX8002-5CD35-….	45762-…	Ringkabelschuh + EMV-Verschraubung	(4G35) │ 20329	Aderendhülsen + Ringkabelschuh
6FX8002-5CK25-….	45763-…	Ringkabelschuh + EMV-Verschraubung	(4G25) │ 20328	offenes Ende
6FX8002-5CQ01-….	45764-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G1,5) │ 20208	Aderendhülsen + Ringkabelschuh
6FX8002-5CQ11-….	45765-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G2,5) │ 20209	Aderendhülsen + Ringkabelschuh
6FX8002-5CQ21-….	45766-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G1,5) │ 20208	Aderendhülsen + Ringkabelschuh
6FX8002-5CQ31-….	45767-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G2,5) │ 20209	Aderendhülsen + Ringkabelschuh
6FX8002-5CQ41-….	45768-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G4) │ 20210	Aderendhülsen + Ringkabelschuh
6FX8002-5CQ51-….	45769-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G6) │ 20211	Aderendhülsen + Ringkabelschuh
6FX8002-5CQ61-….	45770-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G10,0) │ 20212	Aderendhülsen + Ringkabelschuh
6FX8002-5DA01-….	40202-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20203	Aderendhülsen, Ringkabelschuh + Steckblock
6FX8002-5DA11-….	44836-…	Leistungsstecker M23 (Gr. 1) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20204	Aderendhülsen, Ringkabelschuh + Steckblock
6FX8002-5DA21-….	40230-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G1,5+(2x1,5)] │ 20203	Aderendhülsen, Ringkabelschuh + Steckblock
6FX8002-5DA31-….	40294-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G2,5+(2x1,5)] │ 20204	Aderendhülsen, Ringkabelschuh + Steckblock

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-5DA41-….	40308-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G4+(2x1,5)] │ 20202	Aderendhülsen, Ringkabelschuh + Steckblock
6FX8002-5DA51-….	40406-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G6+(2x1,50)] │ 20213	Aderendhülsen, Ringkabelschuh + Steckblock
6FX8002-5DA53-….	45772-…	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	[4G50+(2x1,50)] │ 20436	Aderendhülsen, Ringkabelschuh + Steckblock
6FX8002-5DA61-….	44739-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Überwurf	[4G10+(2x1,50)] │ 20214	Aderendhülsen, Ringkabelschuh + Steckblock
6FX8002-5DC25-….	45773-…	Ringkabelschuh + EMV-Verschraubung	[4G25,0+(2x1,50)] │ 20222	Aderendhülsen + Ringkabelschuh
6FX8002-5DC35-….	45774-…	Ringkabelschuh + EMV-Verschraubung	[4G35+(2x1,50)] │ 20263	Aderendhülsen + Ringkabelschuh
6FX8002-5DD25-….	45775-…	Ringkabelschuh + EMV-Verschraubung	[4G25,0+(2x1,50)] │ 20222	Aderendhülsen + Ringkabelschuh
6FX8002-5DD35-….	45776-…	Ringkabelschuh + EMV-Verschraubung	[4G35+(2x1,50)] │ 20263	Aderendhülsen + Ringkabelschuh
6FX8002-5DQ01-….	45777-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	Aderendhülsen, Ringkabelschuh + Steckblock
6FX8002-5DQ11-….	45778-…	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20204	Aderendhülsen, Ringkabelschuh + Steckblock
6FX8002-5DQ21-….	45779-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	Aderendhülsen, Ringkabelschuh + Steckblock
6FX8002-5DQ31-….	45780-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G2,5+(2x1,5)] │ 20204	Aderendhülsen, Ringkabelschuh + Steckblock
6FX8002-5DQ41-….	45781-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G4+(2x1,5)] │ 20202	Aderendhülsen, Ringkabelschuh + Steckblock
6FX8002-5DQ51-….	45782-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G6+(2x1,50)] │ 20213	Aderendhülsen, Ringkabelschuh + Steckblock
6FX8002-5DQ61-….	45783-…	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G10+(2x1,50)] │ 20214	Aderendhülsen, Ringkabelschuh + Steckblock

6FX8002 – Leistungskabel für S120 COMBI

Ölbeständig // Halogenfrei // Flammwidrig // Schleppkettenfähig // RoHS // CE-Konform // CSA-Konform // UL-Konform

Aufbaubeschreibung

Litzenaufbau	Cu-Litze blank, nach DIN VDE 0295 Kl. 6
Aderisolation	Spezial Thermoplast
Aderkennung	Leistungsadern schwarz mit Aufdruck, Bremspaar weiß und schwarz + grün/gelb
Verseilung	4 Versorgungsadern mit einem geschirmten Bremspaar (nur bei Bedarf) um einen zentralen Kernfüller verseilt
Bandierung	Vlies-Folie
Gesamtschirm	Geflecht aus verzinnten Kupferdrähten
Mantel	Spezial-PUR Mantel
Mantelfarbe	orange, ähnl. RAL 2003

Technische Eigenschaften

Nennspannung	600/1000 Volt
Prüfspannung	3000 Volt
Leiterwiderstand	nach DIN VDE 0295 Kl. 6
Mindestbiegeradius (bewegt)	7,5x Außendurchmesser
Beschleunigung	max. 10 m/sec²
Temperaturbereich (bewegt)	-20°C bis +80°C (bewegt)
Temperaturbereich (fest verlegt)	-40°C bis +80°C (fest verlegt)

Artikelliste

Herstellerbezeichnung	MOTUS Art.-Nr.	Anbauteile Motorseitig / Seite 1	verwendete Leitung	Anbauteile Reglerseite / Seite 2
6FX8002-5CF10-....	45753-...	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	(4G1,5) │ 20208	offenes Ende
6FX8002-5CF11-....	45754-...	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G2,5) │ 20209	offenes Ende
6FX8002-5CF12-....	45755-...	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G4) │ 20210	offenes Ende
6FX8002-5CF13-....	45756-...	Leistungsstecker M58 (Gr. 3) 8 pol. Überwurf	(4G10) │ 20212	offenes Ende
6FX8002-5CF14-....	45757-...	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	(4G1,5) │ 20208	offenes Ende
6FX8002-5DF10-....	45758-...	Leistungsstecker M23 (Gr. 1) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	Aderendhülsen, Ringkabelschuh + Steckblock
6FX8002-5DF14-....	45759-...	Leistungsstecker M40 (Gr. 1,5) 6 pol. Speedtec	[4G1,5+(2x1,5)] │ 20203	Aderendhülsen, Ringkabelschuh + Steckblock

Zubehör nach Siemens Standard 6FX

Damit Ihre Automatisierungslösung reibungslos funktioniert, kommt es auf jedes Detail an.
